Tấm PVC bị trắng khi thermoforming: Nguyên nhân và cách xử lý

Tấm PVC bị trắng khi thermoforming thường xuất hiện ở vùng uốn, góc sâu hoặc khu vực chịu kéo giãn lớn. Hiện tượng này có thể liên quan đến cấu trúc compound, mức fusion, orientation của tấm hoặc điều kiện gia nhiệt và tạo hình. AN ĐẠT phân tích cách nhận diện stress whitening và xác định khi nào cần chỉnh vật liệu, khi nào nên xử lý từ quá trình thermoforming.

1. Stress whitening trên tấm PVC là gì?

Stress whitening là hiện tượng vùng PVC đang trong, bán trong hoặc có màu đồng nhất chuyển sang trắng đục sau khi bị uốn, kéo hoặc định hình. Trên tấm PVC thermoforming, lỗi thường xuất hiện ở góc sâu, đường gấp, bán kính nhỏ hoặc vùng bị kéo mỏng nhiều nhất.

Màu trắng quan sát được không nhất thiết là pigment hay màu của compound thay đổi. Trong nhiều trường hợp, ứng suất và biến dạng tạo ra các vùng vi mô làm ánh sáng bị tán xạ mạnh hơn, khiến khu vực đó nhìn trắng hoặc đục so với phần còn lại. Nếu biến dạng tiếp tục tăng, stress whitening có thể đi kèm các dấu hiệu nặng hơn như vệt nứt nhỏ, crazing hoặc phá hủy tại vùng tạo hình.

Điểm quan trọng là không nên xem mọi vệt trắng đều là lỗi nguyên liệu. Trong nhóm PVC Compound cứng hoặc các công thức PVC dùng cho tấm thermoforming, khả năng chịu biến dạng phụ thuộc formulation. Nhưng nhiệt của tấm, orientation, draw ratio và hình học khuôn cũng quyết định mức ứng suất thực tế mà vật liệu phải chịu.

Do đó, khi một chi tiết bị trắng ở góc, câu hỏi đầu tiên không nên là “cần thêm phụ gia gì?”, mà là vùng đó đã phải kéo giãn bao nhiêu và tấm có thực sự đạt trạng thái tạo hình phù hợp trước khi bị kéo hay chưa?

2. Vì sao fusion và độ dai ảnh hưởng đến vệt trắng?

PVC cần đạt trạng thái fusion phù hợp trong quá trình sản xuất tấm để tạo cấu trúc vật liệu đủ đồng đều. Nếu mức fusion chưa phù hợp, khả năng truyền và phân bố ứng suất trong tấm có thể kém hơn. Khi thermoforming, các vùng chịu strain lớn dễ bộc lộ sự khác biệt dưới dạng whitening hoặc phá hủy cục bộ.

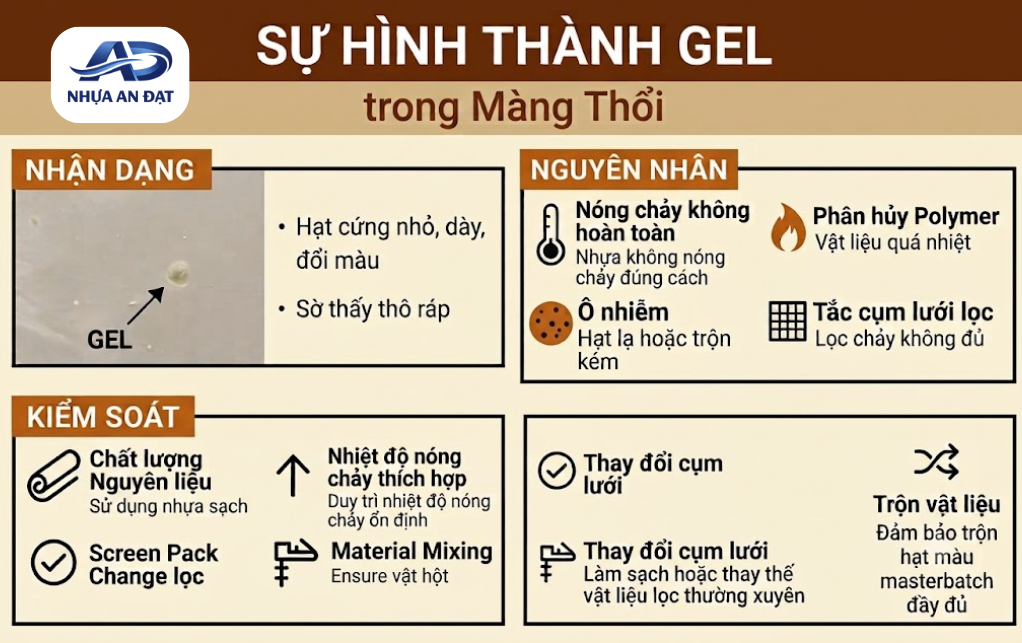

Bài độ gel hóa PVC liên quan trực tiếp đến vấn đề này. Tuy nhiên, không nên kết luận rằng cứ thấy trắng là tấm đang under-fusion.

Một tấm fusion phù hợp vẫn có thể whitening nếu thiết kế chi tiết yêu cầu draw ratio quá cao hoặc nhiệt tạo hình chưa đủ. Độ dai của compound cũng quan trọng.

Nếu formulation quá cứng hoặc khả năng chịu impact và biến dạng thấp so với yêu cầu ứng dụng, tấm có thể chịu lực tốt ở trạng thái phẳng nhưng dễ trắng khi bị kéo mạnh. Một số dấu hiệu gợi ý cần kiểm tra vật liệu gồm:

• Nhiều mẫu cùng xuất hiện trắng ở mức biến dạng tương đối thấp: Độ dai hoặc processing state của tấm cần được xem lại.

• Tấm trắng khi uốn ở nhiều hướng, không chỉ tại một vị trí trên khuôn: Khả năng vật liệu có vai trò lớn hơn lỗi hình học cục bộ.

• Khác batch nhưng cùng điều kiện tạo hình cho kết quả khác rõ: Resin, compound, mức fusion hoặc sản xuất tấm cần được đối chiếu.

• Whitening đi kèm nứt giòn: Không nên chỉ tăng nhiệt tạo hình mà cần đánh giá toughness và cấu trúc tấm.

Trong các trường hợp cần gia công PVC Compound theo mẫu và yêu cầu kỹ thuật, mẫu thermoforming thực tế vì vậy có giá trị hơn việc chỉ đưa ra Shore hoặc độ cứng mục tiêu.

3. Orientation của tấm có làm lỗi trắng tập trung theo một hướng không?

Có thể. Trong quá trình extrusion, calendering hoặc kéo tấm, polymer có thể hình thành mức orientation nhất định theo hướng máy hoặc theo các vùng khác nhau trên khổ tấm.

Khi tấm được gia nhiệt và kéo trong thermoforming, orientation ban đầu này có thể ảnh hưởng cách vật liệu co, giãn và phân bố ứng suất.

Một dấu hiệu đáng chú ý là cùng một chi tiết nhưng xoay hướng tấm 90° thì mức whitening thay đổi. Nếu hiện tượng này lặp lại rõ, orientation của sheet nên được đưa vào nhóm nguyên nhân cần kiểm tra.

Orientation cũng có thể làm một hướng chịu kéo tốt hơn hướng còn lại. Vì vậy, thử uốn hoặc kéo một mẫu nhỏ theo một hướng duy nhất chưa chắc đại diện cho toàn bộ khả năng thermoforming.

Khi troubleshooting, có thể thử một thao tác khá đơn giản: lấy mẫu từ cùng một tấm, đánh dấu MD và TD nếu nhà máy đang quản lý hướng, sau đó thực hiện điều kiện gia nhiệt và deformation tương đương. Nếu kết quả khác rõ giữa hai hướng, việc chỉ chỉnh impact modifier chưa chắc xử lý được nguồn vấn đề.

Nhà máy cũng nên xem orientation cùng độ dày tấm, bởi thickness variation có thể làm vùng này mềm trước và kéo nhiều hơn vùng khác khi gia nhiệt.

4. Nhiệt thermoforming chưa phù hợp gây trắng như thế nào?

Thermoforming yêu cầu tấm đạt trạng thái đủ mềm để biến dạng mà không tạo ứng suất cục bộ quá lớn.Nếu tấm chưa được gia nhiệt đủ hoặc nhiệt phân bố không đều, vùng còn cứng sẽ chống lại deformation. Khi vacuum, pressure hoặc lực cơ học tiếp tục kéo vật liệu vào khuôn, ứng suất tập trung có thể làm whitening xuất hiện.

Tuy nhiên, vấn đề không chỉ nằm ở “nhiệt thấp”. Gia nhiệt quá mức cũng có thể làm tấm mất độ ổn định hình học, sag quá nhiều hoặc tạo phân bố thickness không mong muốn. PVC còn nhạy với thermal history, nên không thể sử dụng chiến lược tăng nhiệt liên tục để xử lý mọi trường hợp whitening.

Điều cần kiểm tra là nhiệt của tấm có đồng đều tại thời điểm forming hay không, thay vì chỉ nhìn nhiệt cài đặt của heater. Một số pattern thường gặp:

• Trắng chủ yếu ở vùng xa heater hoặc vùng khó nhận nhiệt: ưu tiên kiểm tra phân bố nhiệt.

• Tấm ngoài mềm nhưng vùng dày vẫn trắng khi tạo hình: cần xem thời gian heat soak và thickness.

• Tăng nhiệt một mức nhỏ làm lỗi giảm rõ mà màu vẫn ổn định: trạng thái tạo hình trước đó có thể chưa đủ.

• Tăng nhiệt nhưng whitening không thay đổi: nguyên nhân có thể nằm ở formulation, orientation hoặc draw ratio hơn là heater.

Đây cũng là lý do điều kiện thermoforming nên được ghi lại khi đánh giá nguyên liệu PVC theo yêu cầu. Nếu chỉ gửi một mẫu trắng mà không có dữ liệu gia nhiệt, rất khó xác định vật liệu có phải nguồn lỗi chính hay không.

5. Vì sao góc sâu và bán kính uốn nhỏ dễ xuất hiện nứt trắng?

Các vùng góc sâu thường phải chịu mức kéo giãn lớn hơn mặt phẳng hoặc vùng thành nông. Khi vật liệu bị kéo qua một bán kính nhỏ, strain tập trung tại một khu vực tương đối hẹp. Nếu tấm chưa đủ mềm hoặc toughness của compound chưa phù hợp, whitening sẽ xuất hiện trước ở chính vùng đó.

Đây là lý do chỉ trắng ở góc sâu không tự động chứng minh compound lỗi. Draw ratio càng cao, yêu cầu đối với khả năng biến dạng và phân bố vật liệu càng lớn. Một formulation có thể chạy tốt với khay nông nhưng không đạt khi chuyển sang chi tiết có chiều sâu lớn hơn.

Hình học khuôn cũng rất quan trọng. Bán kính quá nhỏ làm vật liệu phải đổi hướng nhanh, trong khi khu vực lân cận vẫn đang bị kéo. Đây là môi trường thuận lợi để ứng suất tập trung. Nếu whitening chỉ xuất hiện tại một góc cố định, nhà máy nên kiểm tra:

• Bán kính góc: Góc quá gắt có đang tạo strain cục bộ cao hơn phần còn lại không?

• Độ sâu chi tiết: Khu vực lỗi có phải vùng có draw ratio lớn nhất không?

• Phân bố thickness sau forming: Vùng trắng có đồng thời là vùng bị kéo mỏng nhất không?

• Nhiệt tại vị trí tương ứng: Khu vực này có mềm đủ trước forming không?

• Tốc độ tạo hình: Lực hoặc tốc độ deformation có khiến vật liệu không kịp phân bố đều không?

Nếu chỉ điều chỉnh compound để chịu một thiết kế khuôn quá khắc nghiệt, các tính chất khác của tấm có thể bị thay đổi không cần thiết.

6. Làm sao phân biệt lỗi compound với lỗi tạo hình?

Đây là phần quan trọng nhất khi xử lý stress whitening. Một mẫu lỗi riêng lẻ chưa thể trả lời câu hỏi này. Cần quan sát pattern lỗi qua nhiều mẫu, vị trí và điều kiện khác nhau.

Có thể sử dụng bảng khoanh vùng sau:

Một trial tốt nên thay một biến chính mỗi lần.

Ví dụ, nếu muốn kiểm tra nhiệt, giữ nguyên tấm, khuôn và forming sequence rồi thay điều kiện gia nhiệt trong phạm vi cho phép. Nếu muốn đánh giá compound, sử dụng hai mẫu vật liệu trên cùng máy và cùng setup.

Cách này hiệu quả hơn nhiều so với vừa đổi vật liệu, vừa tăng nhiệt và chỉnh vacuum trong cùng một vòng thử.

7. Khi tấm PVC bị trắng nên điều chỉnh theo thứ tự nào?

Không nên bắt đầu ngay bằng việc tăng plasticizer hoặc impact modifier.

Trước hết cần xác định whitening xuất hiện ở đâu, khi nào và sau mức deformation nào.

Một thứ tự troubleshooting thực tế có thể gồm:

Bước 1: Kiểm tra vị trí lỗi

Nếu chỉ một góc hoặc một vùng sâu bị trắng, ưu tiên kiểm tra hình học khuôn và nhiệt tại vị trí đó.

Bước 2: Kiểm tra nhiệt và thời gian gia nhiệt

Xác nhận sheet có đạt trạng thái mềm tương đối đồng đều trước forming hay không.

Bước 3: Đối chiếu orientation và thickness

Xoay hướng sheet hoặc đo lại độ dày để xem lỗi có đi theo cấu trúc của tấm hay không.

Bước 4: Đánh giá fusion và toughness

Nếu nhiều điều kiện tạo hình khác nhau đều cho cùng pattern whitening, formulation và trạng thái sheet cần được kiểm tra.

Bước 5: Trial compound có kiểm soát

Nếu xác định vật liệu là biến quan trọng, mới điều chỉnh Processing Aid, impact system hoặc độ dẻo theo mục tiêu sản phẩm.

Cách triển khai này giúp tránh tình trạng tăng độ mềm của compound quá mức chỉ để xử lý một góc khuôn đang có draw ratio quá cao.

8. Câu hỏi thường gặp về tấm PVC bị trắng khi thermoforming

8.1 Tăng plasticizer có hết trắng không?

Không nên mặc định. Plasticizer có thể làm vật liệu mềm và dễ biến dạng hơn trong các hệ PVC phù hợp, nhưng đồng thời làm độ cứng, cơ tính và đặc tính thành phẩm thay đổi. Với rigid hoặc semi-rigid sheet, cần đánh giá toàn formulation trước khi dùng hướng này.

8.2 Vì sao chỉ trắng tại các góc sâu?

Các góc sâu thường chịu draw ratio và strain cao hơn. Nếu vật liệu bị kéo mỏng mạnh hoặc nhiệt tại vùng đó chưa đủ, stress whitening dễ xuất hiện trước.

8.3 Tăng Impact Modifier có xử lý được không?

Có thể hỗ trợ toughness trong một số formulation, nhưng không xử lý được lỗi do nhiệt không đều, orientation hoặc bán kính khuôn quá nhỏ. Với tấm trong còn phải xem ảnh hưởng của hệ modifier đến độ trong và ngoại quan.

8.4 Annealing có giúp giảm ứng suất không?

Trong một số quy trình, xử lý nhiệt phù hợp có thể giúp giảm một phần ứng suất dư hoặc orientation. Tuy nhiên, hiệu quả phụ thuộc cấu trúc tấm và điều kiện xử lý; annealing không phải giải pháp mặc định cho mọi stress whitening và có thể làm sheet biến dạng nếu áp dụng không phù hợp.

8.5 Vì sao tấm phẳng nhìn hoàn toàn đạt nhưng thermoforming mới lộ lỗi?

Một số giới hạn về toughness, orientation hoặc fusion chỉ bộc lộ khi tấm chịu deformation lớn. Vì vậy, kiểm tra ngoại quan tấm phẳng chưa đủ để kết luận khả năng thermoforming.

9. AN ĐẠT điều chỉnh PVC Compound cho yêu cầu thermoforming như thế nào?

Với sản phẩm cần thermoforming, AN ĐẠT ưu tiên đánh giá mẫu sau tạo hình chứ không chỉ mẫu sheet ban đầu.

Những dữ liệu hữu ích gồm mẫu tấm trước forming; mẫu đạt và mẫu bị whitening; độ dày; grade PVC Resin; Shore nếu đang kiểm soát; hệ impact; thông tin Processing Aid; nhiệt và thời gian gia nhiệt; hướng tấm; độ sâu chi tiết và vị trí lỗi trên khuôn.

Nếu tấm chỉ trắng tại một góc sâu trong khi các vùng khác vẫn đạt, AN ĐẠT không mặc định phải thay công thức. Hình học khuôn, draw ratio và phân bố nhiệt cần được xác nhận trước.

Ngược lại, nếu cùng setup thermoforming nhưng một formulation liên tục whitening sớm hơn mẫu chuẩn, compound trở thành biến cần phân tích sâu hơn. Trong những ứng dụng phù hợp, AN ĐẠT có thể phát triển PVC Compound theo mẫu và thông số kỹ thuật để điều chỉnh cân bằng giữa độ cứng, độ dai và processing window theo yêu cầu thành phẩm.

Tuy nhiên, công thức không nên được khóa chỉ từ một test uốn đơn giản. Với sản phẩm thermoforming, trial trên đúng độ dày tấm, thiết bị và hình học chi tiết mới cho kết quả có giá trị.

Mục tiêu là đạt được khả năng tạo hình cần thiết nhưng vẫn giữ những tính chất mà sản phẩm cuối yêu cầu, thay vì chỉ làm tấm mềm hơn để giảm whitening.

10. Kết luận

Tấm PVC bị trắng khi thermoforming thường là dấu hiệu vật liệu đang chịu ứng suất và biến dạng lớn tại một vùng nhất định. Fusion, toughness và orientation của sheet có thể tham gia vào lỗi, nhưng nhiệt, draw ratio và bán kính khuôn cũng quan trọng không kém.

Vì vậy, không nên thấy whitening rồi lập tức tăng plasticizer hoặc Impact Modifier.

Trước hết cần xác định lỗi đi theo vật liệu, theo hướng sheet hay theo một vùng cụ thể của khuôn. Sau đó kiểm tra nhiệt tạo hình, thickness và mức kéo giãn trước khi điều chỉnh formulation.

Khi compound thực sự là biến chính, việc tối ưu nên hướng đến cân bằng giữa fusion, toughness, độ cứng và khả năng thermoforming, không chỉ làm giảm vệt trắng trong một test riêng lẻ.

Với định hướng giải pháp PVC Compound cho sản xuất công nghiệp, AN ĐẠT có thể tiếp nhận mẫu trước và sau thermoforming cùng dữ liệu sản xuất để đánh giá phần liên quan đến vật liệu và xây dựng hướng trial phù hợp.
