Độ cứng bề mặt PVC Foam Board phản ánh điều gì?

Độ cứng bề mặt PVC Foam Board có thể đạt yêu cầu trong khi phần lõi vẫn mềm, dễ lõm hoặc thiếu khả năng chịu lực. Nguyên nhân là Foam Board có cấu trúc skin-core, trong đó bề mặt và lõi hình thành dưới điều kiện nhiệt, cooling và tạo xốp khác nhau. AN ĐẠT phân tích vì sao cần đánh giá Shore D cùng density, mặt cắt cell và trạng thái fusion thay vì chỉ kiểm tra độ cứng bề mặt.

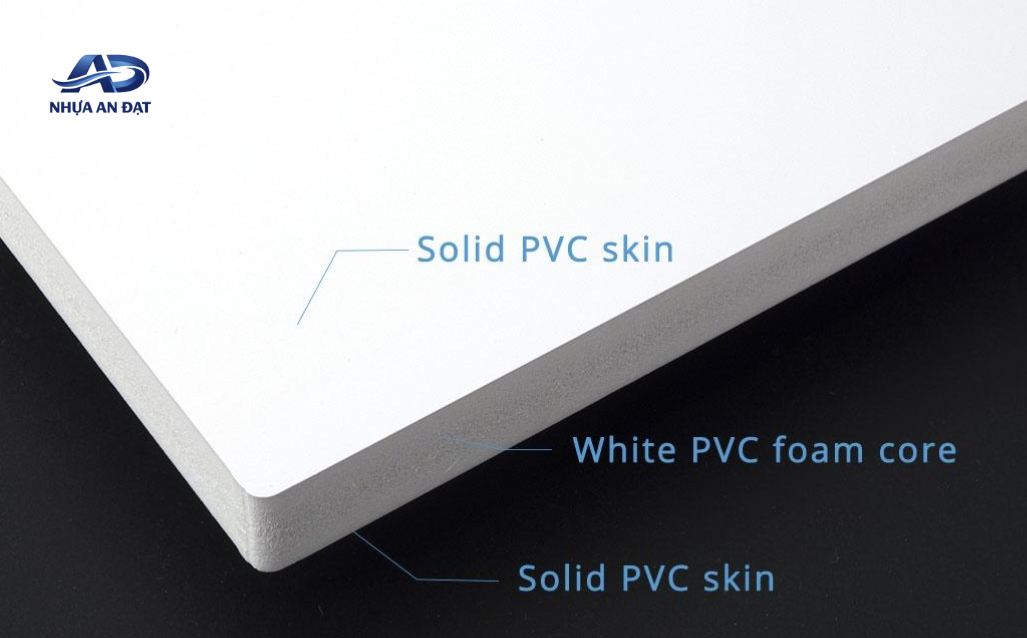

1. Cấu trúc skin-core của PVC Foam Board là gì?

PVC Foam Board không phải một khối vật liệu có cấu trúc hoàn toàn giống nhau từ bề mặt vào tâm tấm. Trong quá trình extrusion và tạo xốp, phần gần bề mặt và phần lõi trải qua điều kiện nhiệt, áp suất, expansion và cooling khác nhau, từ đó hình thành cấu trúc thường được mô tả theo dạng skin-core.

Phần skin là vùng gần bề mặt, thường đặc chắc hơn và có mức expansion thấp hơn lõi. Phần core chứa hệ cell phát triển rõ hơn nên density cục bộ và khả năng biến dạng có thể khác bề mặt.

Đây là lý do khi đánh giá PVC Compound cứng cho sản xuất công nghiệp dùng cho Foam Board, Shore D đo trên mặt tấm chỉ phản ánh một phần trạng thái thành phẩm.

Một tấm có lớp skin cứng vẫn có thể có lõi với cell quá lớn, phân bố không đều hoặc melt strength chưa đủ. Khi chịu lực ép tập trung, bề mặt ban đầu có thể chống lại đầu đo nhưng phần core bên dưới lại biến dạng, làm tấm dễ lõm.

Ngược lại, lõi không nhất thiết phải có cùng độ cứng như skin. Mục tiêu của Foam Board là tạo được cấu trúc skin-core phù hợp với ứng dụng, chứ không phải làm toàn bộ tiết diện đặc như PVC rigid sheet. Vì vậy, chất lượng cần được đọc trên cả mặt tấm và mặt cắt.

2. Vì sao bề mặt cứng nhưng lõi vẫn có thể yếu?

Tình trạng bề mặt đạt độ cứng nhưng lõi dễ lõm thường xuất hiện khi khả năng chống biến dạng của lớp ngoài tốt hơn đáng kể so với cấu trúc foam bên trong.

Điểm quan trọng là Shore D không đo trực tiếp toàn bộ khả năng chịu lực của core. Phép đo chủ yếu phản ánh mức kháng lại sự xuyên lõm tại vùng tiếp xúc gần bề mặt. Nếu skin đủ đặc và cứng, kết quả Shore D vẫn có thể tốt dù cấu trúc bên dưới chưa tối ưu.

Lõi yếu có thể liên quan đến nhiều biến cùng lúc, gồm cell quá lớn; cell nhập lại; density phân bố không đồng đều; melt strength thấp; filler chưa cân bằng hoặc mức fusion chưa phù hợp.

Ví dụ, hai tấm có cùng density tổng thể chưa chắc có cùng khả năng chịu lõm. Tấm thứ nhất có hệ cell nhỏ và phân bố tương đối đồng đều; tấm thứ hai có xen kẽ nhiều cell lớn hoặc vùng core mật độ thấp. Giá trị density trung bình có thể gần nhau nhưng hành vi khi chịu lực lại khác.

Đây cũng là lý do bài toán cell PVC Foam Board quá lớn hoặc bị collapse liên quan trực tiếp đến chất lượng lõi.

Khi khách hàng phản ánh “mặt tấm cứng nhưng bấm vào vẫn thấy yếu”, nhà máy không nên chỉ tăng phụ gia làm cứng. Việc đầu tiên nên làm là cắt mặt tấm để xem skin thickness, cell structure và mức đồng đều của core.

3. Cell density và melt strength ảnh hưởng chất lượng lõi thế nào?

Khả năng chịu lực của core phụ thuộc nhiều vào cách cell được hình thành và giữ ổn định trong melt.

Khi khí phát triển, mỗi cell tạo ra một vùng rỗng được bao quanh bởi thành polymer. Nếu melt có đủ strength, các thành cell có thể giãn ra nhưng vẫn giữ được cấu trúc cho đến khi tấm được làm nguội.

Nếu melt strength thấp, các cell dễ phát triển quá mức, nhập với nhau hoặc collapse. Khi đó core có thể xuất hiện những vùng rỗng lớn và khả năng phân bố tải giảm.

Điều này giải thích vì sao việc chỉ giảm density chưa chắc làm sản phẩm tốt hơn. Density thấp đạt được nhờ hệ cell ổn định khác hoàn toàn với density thấp hình thành từ những hốc lớn và cấu trúc không đồng đều.

Vai trò của Foaming Regulator và Processing Aid ACR nằm trong chính bài toán này. Processing Aid hỗ trợ trạng thái fusion và rheology, trong khi Foaming Regulator thường được lựa chọn với trọng tâm cao hơn về melt strength và khả năng giữ cell.

Tuy nhiên, không nên xử lý lõi mềm bằng cách tăng Foaming Regulator một cách độc lập. Lubricant, foaming agent, filler và điều kiện máy cũng tác động đến trạng thái melt.

Đối với một công thức tốt, mục tiêu là tạo được mật độ cell và phân bố cell phù hợp với density mục tiêu, đồng thời giữ được torque và output trong vùng sản xuất ổn định.

4. Cooling ảnh hưởng quá trình hình thành lớp skin ra sao?

Cooling có vai trò rất lớn đối với cấu trúc skin-core vì bề mặt tấm là khu vực mất nhiệt trước lõi.

Khi melt vừa rời die, quá trình tạo xốp chưa nhất thiết kết thúc ngay lập tức. Vùng gần bề mặt bắt đầu nguội và được cố định trước, trong khi lõi vẫn có thể tiếp tục phát triển cell trong một khoảng thời gian. Sự khác biệt về tốc độ làm nguội tạo nên chênh lệch giữa skin và core.

Trong các quy trình tạo Foam Board khác nhau, cách hình thành skin cũng không hoàn toàn giống nhau. Với hệ Celuka, điều kiện khuôn và định hình có thể tạo lớp ngoài đặc chắc rõ hơn, trong khi free-foam thường cho cơ chế expansion và skin formation khác. Vì vậy, không nên sử dụng cùng một kỳ vọng về độ dày skin hoặc Shore D cho mọi công nghệ Foam Board.

Điểm cần lưu ý trong troubleshooting là nếu một mặt tấm cứng hơn hoặc có skin khác rõ so với mặt còn lại, cần kiểm tra cooling và điều kiện tiếp xúc hai phía trước khi thay đổi công thức. Tương tự, nếu Shore D đạt nhưng tấm lõm sau khi chịu lực trong thời gian dài, cần xem core có đang tiếp tục co hoặc có cấu trúc cell kém ổn định sau khi rời khu vực định hình hay không.

Cooling vì vậy không đơn thuần quyết định kích thước cuối. Nó còn ảnh hưởng cách cấu trúc foam được “khóa” lại.

5. Filler và fusion tác động thế nào đến skin-core?

Filler và fusion ảnh hưởng đến cả độ cứng bề mặt lẫn khả năng chịu lực của lõi nhưng theo những cơ chế khác nhau. CaCO₃ có thể làm hệ tăng độ cứng biểu kiến và thay đổi density của compound. Vì vậy, khi filler tăng, Shore D bề mặt có thể vẫn đạt hoặc thậm chí tăng trong một số formulation. Tuy nhiên, điều đó không đồng nghĩa toughness hoặc khả năng chịu lõm của core cũng tăng tương ứng.

Nếu filler quá cao so với khả năng cân bằng của nền polymer, cấu trúc cell và độ bền của thành cell có thể thay đổi. Khi đó, tấm có thể tạo cảm giác cứng ở mặt nhưng lại dễ phá hủy hoặc lõm khi chịu lực tập trung.

Fusion cũng là biến không thể bỏ qua. PVC cần đạt trạng thái hợp nhất phù hợp để tạo một melt liên tục trước khi hệ cell phát triển. Nếu fusion thấp, thành polymer giữa các cell có thể không tạo được cấu trúc cần thiết, dù surface vẫn có thể hình thành lớp skin tương đối cứng do điều kiện cooling.

Trong quá trình phát triển gia công PVC Compound theo mẫu và yêu cầu kỹ thuật, AN ĐẠT vì vậy không tách Shore D khỏi các thông tin như filler, density và điều kiện máy. Đối với Foam Board sử dụng Dry Blend, việc đánh giá còn cần thêm ảnh mặt cắt và dữ liệu fusion để tránh điều chỉnh theo một chỉ tiêu bề mặt đơn lẻ.

6. Những chỉ tiêu QC nào nên theo dõi ngoài Shore D?

Shore D vẫn là một chỉ tiêu hữu ích để kiểm soát sự thay đổi của bề mặt, nhưng không nên được dùng như tiêu chí duy nhất để kết luận chất lượng Foam Board.

Nhà máy có thể xây bộ QC gồm:

• Shore D bề mặt: Dùng để theo dõi độ cứng tương đối giữa các mẫu, nhưng cần thống nhất vị trí, số điểm và điều kiện đo.

• Density: Cho biết mức expansion tổng thể của tấm. Density nên được đối chiếu với độ dày và khối lượng trên diện tích nếu cần phân tích sâu hơn.

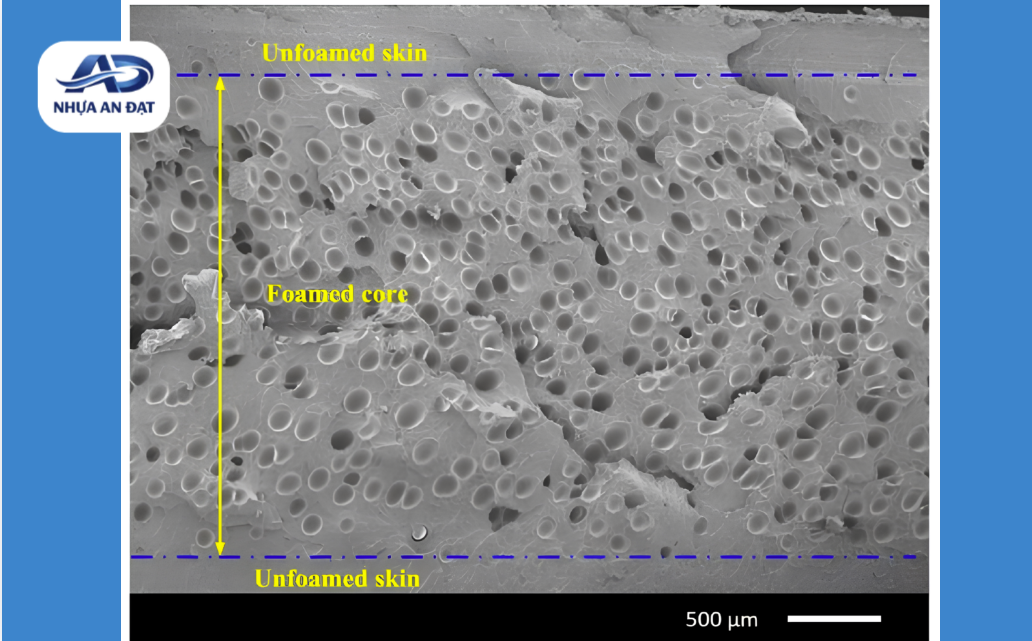

• Mặt cắt cell: Quan sát kích thước, mức đồng đều, cell lớn bất thường và sự khác biệt giữa skin với core.

• Độ dày skin: Hữu ích khi ứng dụng yêu cầu bề mặt chịu tác động hoặc khả năng gia công nhất định. Phương pháp đánh giá phải được chuẩn hóa giữa các mẫu.

• Khả năng chịu lõm hoặc nén: Có giá trị khi sản phẩm thực tế phải chịu lực ép, bắt vít hoặc gia công. Phương pháp cần được xác định theo yêu cầu sử dụng cụ thể.

• Độ ổn định sau cooling: Theo dõi co rút, cong hoặc thay đổi kích thước sau khi tấm đã ổn định thay vì chỉ kiểm tra ngay tại đầu dây chuyền.

Một cách đọc dữ liệu hiệu quả là đặt Shore D cạnh tỷ trọng PVC Foam Board và ảnh mặt cắt. Nếu Shore D giữ ổn định nhưng density hoặc cell structure thay đổi rõ, tấm chưa thể được xem là giống nhau về cấu trúc.

7. Câu hỏi thường gặp về độ cứng PVC Foam Board

7.1 Shore D bề mặt có đủ để đánh giá chất lượng Foam Board không?

Không. Shore D chủ yếu phản ánh trạng thái gần bề mặt. Foam Board cần được đánh giá thêm density, mặt cắt cell, cấu trúc skin-core và các chỉ tiêu cơ học phù hợp với ứng dụng.

7.2 Vì sao lõi vẫn mềm dù density đã đạt?

Vì cùng density trung bình vẫn có thể tồn tại cấu trúc cell khác nhau. Cell lớn, phân bố không đồng đều hoặc melt strength chưa phù hợp có thể làm core yếu dù density tổng thể nằm trong mục tiêu.

7.3 Celuka và free-foam khác nhau thế nào về skin?

Cơ chế tạo hình và expansion khác nhau nên trạng thái skin cũng có thể khác. Celuka thường hướng đến cấu trúc lớp ngoài đặc chắc rõ hơn, còn free-foam hình thành bề mặt theo điều kiện expansion và cooling riêng của quy trình. Việc so sánh phải dựa trên đúng công nghệ và sản phẩm.

7.4 Tăng filler có giúp bề mặt Foam Board cứng hơn không?

Có thể làm độ cứng biểu kiến thay đổi, nhưng không nên dùng tăng filler như giải pháp đơn lẻ. Filler còn ảnh hưởng density, cell, rheology và cơ tính của toàn tấm.

8. AN ĐẠT tiếp cận yêu cầu skin-core khi phát triển phối liệu như thế nào?

Khi tiếp nhận yêu cầu Foam Board, AN ĐẠT không chỉ dựa vào một giá trị Shore D để đánh giá công thức. Nếu mục tiêu liên quan đến độ cứng bề mặt và khả năng chịu lực của lõi, cần xem đồng thời cấu trúc thành phẩm và điều kiện vận hành.

Những thông tin hữu ích gồm Shore D hiện tại và mục tiêu; density; độ dày tấm; ảnh mặt cắt skin-core; grade resin; tỷ lệ filler; Processing Aid/Foaming Regulator; lubricant; hệ tạo xốp; RPM; torque và output.

Ví dụ, nếu Shore D thấp nhưng mặt cắt cell tương đối tốt, hướng hiệu chỉnh có thể khác với trường hợp Shore D đạt nhưng core xuất hiện nhiều cell lớn. Ở tình huống thứ hai, tăng độ cứng bề mặt không xử lý nguyên nhân thực tế.

Tùy phạm vi sản phẩm, AN ĐẠT có thể đánh giá phương án PVC Dry Blend pha sẵn theo mã công thức sau khi các chỉ tiêu mục tiêu được xác định và trial trên đúng dây chuyền.

Với các nhóm ứng dụng phù hợp với gia công hạt nhựa PVC theo yêu cầu, công thức cũng được xây dựng từ mẫu và thông số đầu ra thay vì sử dụng một recipe chung. Riêng Foam Board, dạng phối liệu và phương án cung ứng cần được xác định theo công nghệ máy thực tế.

Mục tiêu cuối cùng là tạo được sự cân bằng giữa skin, core, density, cell structure và khả năng chạy máy, không phải tối đa hóa một chỉ tiêu độ cứng.

9. Kết luận

Độ cứng bề mặt PVC Foam Board chỉ phản ánh một phần chất lượng của tấm. Do đặc trưng skin-core, bề mặt có thể đạt Shore D trong khi lõi vẫn mềm, dễ lõm hoặc có cấu trúc cell không ổn định.

Nguyên nhân cần được xem trong mối quan hệ giữa cell density, melt strength, cooling, filler và fusion.

Vì vậy, khi kiểm tra Foam Board, nhà máy nên kết hợp Shore D với density, ảnh mặt cắt, trạng thái skin-core và các chỉ tiêu cơ học phù hợp với ứng dụng cuối.

Nếu một tấm có bề mặt cứng nhưng lõi yếu, việc tiếp tục tăng filler hoặc phụ gia làm cứng chưa chắc đúng hướng. Cần xác định trước lỗi đến từ cấu trúc foam, trạng thái fusion hay quá trình hình thành skin.

Với định hướng giải pháp nguyên liệu PVC cho sản xuất công nghiệp, AN ĐẠT có thể tiếp nhận mẫu đạt, mẫu lỗi và dữ liệu dây chuyền để đánh giá phần phối liệu và khả năng phát triển nguyên liệu PVC pha sẵn phù hợp sau quá trình trial.
