Vì sao PVC Granules bị ngả vàng sau chiếu gamma?

PVC Granules ngả vàng sau gamma có thể liên quan đến biến đổi của nền PVC, hệ ổn định, chất hóa dẻo, màu, liều thực nhận và quá trình oxy hóa tiếp diễn sau chiếu. Thay riêng một phụ gia chưa chắc xử lý đúng nguyên nhân. Trong bài viết này, AN ĐẠT sẽ phân tích cách xây dựng mẫu đối chứng, ma trận khoanh vùng và tiêu chí đánh giá trước khi điều chỉnh công thức.

1. Cơ chế đổi màu khi PVC được chiếu gamma

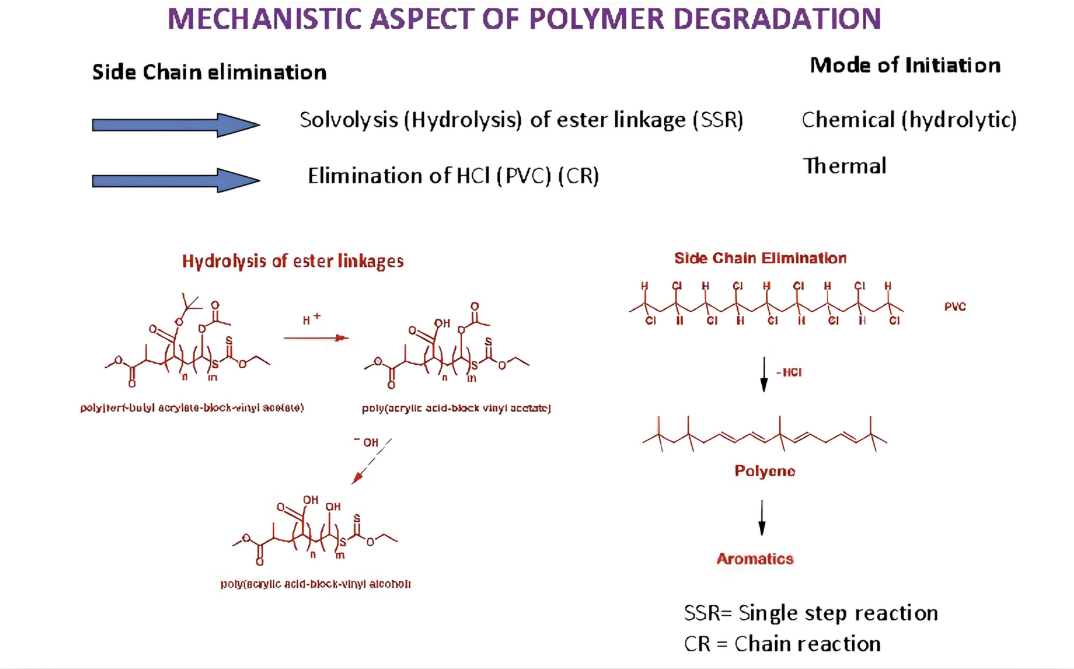

PVC Granules ngả vàng sau gamma chủ yếu liên quan đến các phản ứng xảy ra trong nền polymer và toàn bộ hệ phụ gia khi vật liệu hấp thụ năng lượng bức xạ. Tia gamma có thể tạo các gốc tự do thông qua việc phá vỡ liên kết C–Cl hoặc C–H trên mạch PVC. Sau đó, phản ứng tách hydrogen chloride có thể xảy ra và hình thành các đoạn liên kết đôi liên hợp, thường được gọi là chuỗi polyene. Khi số liên kết đôi liên hợp tăng, vật liệu bắt đầu hấp thụ ánh sáng ở vùng khả kiến và chuyển từ trong, trắng sang vàng, vàng nâu hoặc màu đậm hơn.

Nghiên cứu trên PVC dùng cho ứng dụng y tế đã ghi nhận quá trình chiếu gamma tạo ra gốc polyenyl, sản phẩm oxy hóa và HCl. Khi có oxy, các gốc polymer tiếp tục phản ứng tạo peroxide, carbonyl và những sản phẩm oxy hóa khác. Vì vậy, đổi màu có thể liên quan đồng thời đến dehydrochlorination và oxy hóa, mặc dù mức đóng góp của từng cơ chế phụ thuộc công thức và điều kiện chiếu.

Ngả vàng không phải bằng chứng duy nhất cho thấy vật liệu đã mất chức năng. Một số sản phẩm PVC có thể đổi màu nhưng vẫn duy trì cơ tính trong phạm vi chấp nhận; ngược lại, vật liệu ít đổi màu vẫn có thể xảy ra đứt mạch hoặc biến động độ giãn dài. Do đó, cần đánh giá màu song song với cơ tính và chức năng thành phẩm.

2. Ảnh hưởng của resin PVC và hệ ổn định

Resin PVC là nền quyết định khả năng hấp thụ phụ gia, trạng thái nóng chảy và mức ổn định ban đầu trước khi sản phẩm được chiếu gamma. Các đặc điểm như K-value, khối lượng phân tử, độ xốp, phân bố kích thước hạt, độ tinh khiết và lịch sử nhiệt đều có thể ảnh hưởng đến phản ứng của thành phẩm. Nếu PVC đã chịu nhiệt hoặc lực cắt quá mức trong quá trình tạo hạt và đùn ống, vật liệu có thể bắt đầu hình thành các tâm phân hủy trước khi bước vào chu trình chiếu xạ. Khi đó, gamma làm quá trình đổi màu biểu hiện rõ hơn.

Hệ ổn định có nhiệm vụ hạn chế phản ứng phân hủy, hấp thụ hoặc trung hòa HCl và kiểm soát sự phát triển của các đoạn polyene. Tuy nhiên, hiệu quả không chỉ phụ thuộc tên chất ổn định mà còn liên quan trạng thái vật lý, tỷ lệ, mức tương hợp và sự phối hợp với chất hóa dẻo. Một nghiên cứu thử PVC ở mức 1,5; 2,5 và 4,0 Mrad, tương ứng khoảng 15; 25 và 40 kGy, cho thấy loại chất hóa dẻo, hệ Ca/Zn và phosphite đều ảnh hưởng đến biến đổi màu và lượng chất chiết sau chiếu.

Vì vậy, khi sản phẩm bị vàng, doanh nghiệp không nên chỉ tăng chất ổn định. Thay đổi này có thể ảnh hưởng độ trong, bề mặt, khả năng hàn, mức di trú và cửa sổ gia công. Cần kiểm tra đồng thời resin, nhiệt đùn, thời gian lưu, hệ ổn định và màu nền trước chiếu.

3. Vai trò của chất hóa dẻo và hệ màu

PVC mềm là một hệ phối trộn gồm resin, chất hóa dẻo, ổn định, bôi trơn và màu. Vì vậy, hai công thức cùng Shore A vẫn có thể cho mức ngả vàng rất khác nhau. Khi khoanh vùng, cần phân tích từng nhóm thay vì chỉ quan sát màu của hạt.

• Chất hóa dẻo: DEHP, DINCH, TOTM, DOTP hoặc chất hóa dẻo polymer có mức tương hợp và hành vi dưới bức xạ khác nhau. Một nghiên cứu ghi nhận loại chất hóa dẻo ảnh hưởng đến màu, cơ tính và chất chiết của PVC sau chiếu gamma; tuy nhiên, kết quả chỉ áp dụng cho đúng công thức và liều đã thử.
• Hàm lượng hóa dẻo: công thức mềm hơn thường có tỷ lệ hóa dẻo cao hơn, nhưng không thể kết luận mức vàng chỉ từ Shore A. Resin, ổn định và quá trình nóng chảy cũng tác động đến kết quả.
• Pigment: pigment có thể tự biến đổi dưới bức xạ, làm tăng sai lệch màu hoặc che bớt màu vàng của nền PVC. Báo cáo của công thức trong suốt không nên tự động áp dụng cho công thức có màu.
• Chất mang màu: masterbatch có thể đưa thêm resin mang, chất phân tán và phụ gia vào công thức. Đổi nhà cung cấp màu có thể làm kết quả sau gamma thay đổi dù mã màu nhìn tương đương.

Do đó, mẫu màu phải được thử theo đúng tỷ lệ sử dụng, độ dày thành phẩm, liều và thời điểm đánh giá. Không nên dùng pigment để che màu trước khi xác định nền polymer có đang tiếp tục phân hủy hay không.

4. Liều chiếu và thời gian sau chiếu ảnh hưởng thế nào?

Liều thực nhận là một trong những biến quan trọng nhất khi đánh giá PVC Granules ngả vàng sau gamma. Liều càng tăng, số lượng gốc tự do và mức độ phản ứng trong polymer có thể tăng, nhưng quan hệ giữa liều và màu không nhất thiết tuyến tính cho mọi công thức. Mẫu đặt ở các vị trí khác nhau trong tải chiếu cũng có thể nhận mức liều khác nhau, nên chỉ ghi “chiếu 25 kGy” mà không có dữ liệu phân bố liều chưa đủ để điều tra lỗi.

ISO 11137-1:2025 quy định yêu cầu phát triển, thẩm định và kiểm soát thường quy quá trình tiệt trùng bằng bức xạ. Tiêu chuẩn nhấn mạnh việc kiểm soát quá trình, thiết bị, hồ sơ liều và khả năng duy trì điều kiện đã xác nhận.

Thời điểm quan sát màu cũng ảnh hưởng kết luận. Nghiên cứu trên PVC chiếu ở 25, 50, 100 và 150 kGy cho thấy tín hiệu gốc tự do thay đổi theo thời gian sau chiếu; ở một số mức liều, tín hiệu tiến gần trạng thái tương tự nhau sau khoảng bốn ngày. Điều này cho thấy phản ứng của vật liệu không dừng ngay khi rời buồng chiếu.

Doanh nghiệp nên đo màu tại các mốc đã thống nhất, chẳng hạn trước chiếu, ngay sau chiếu, sau 24 giờ, 7 ngày và 30 ngày. Đây là ma trận tham khảo, không phải yêu cầu cố định. Cần dùng cùng thiết bị, điều kiện ánh sáng, độ dày và nền đo để kết quả có thể so sánh.

5. Cách thiết kế ma trận khoanh vùng nguyên nhân

Một ma trận tốt phải giúp phân biệt lỗi đến từ công thức, quá trình tạo thành phẩm hay chu trình chiếu. Nếu thay đồng thời nhiều yếu tố, doanh nghiệp khó xác định điều chỉnh nào thực sự có hiệu quả.

• Bước 1 – Giữ mẫu đối chứng: lưu sản phẩm chưa chiếu của cùng lô hạt, cùng máy, cùng ngày và cùng bao bì. Mẫu lịch sử khác lô không đủ tin cậy để đối chiếu.
• Bước 2 – Ghi nhận dữ liệu gia công: lưu profile nhiệt, tốc độ trục vít, áp suất đầu khuôn, thời gian lưu, tốc độ kéo và điều kiện làm mát. Vật liệu quá nhiệt trước chiếu có thể làm kết quả gamma xấu hơn.
• Bước 3 – Xác nhận liều: ghi liều tối thiểu, tối đa và vị trí mẫu trong tải. Không nên chỉ dùng liều danh nghĩa trên phiếu giao nhận.
• Bước 4 – Chia biến công thức: thử riêng resin, chất hóa dẻo, hệ ổn định hoặc màu. Mỗi vòng chỉ nên thay một nhóm chính để nhận diện tác động.
• Bước 5 – Đo đủ chỉ tiêu: gồm chỉ số vàng, độ lệch màu, haze, Shore A, bền kéo, giãn dài, chống gập, đường hàn và kích thước.
• Bước 6 – Theo dõi theo thời gian: so sánh ngay sau chiếu và các mốc lưu để nhận diện đổi màu tiếp diễn hoặc phục hồi màu.

Ma trận này giúp tránh việc tăng phụ gia theo cảm tính và tạo ra các lỗi mới về độ trong, hàn hoặc gia công.

6. Hướng tối ưu công thức và quy trình sản xuất

Sau khi xác định nhóm nguyên nhân chính, doanh nghiệp mới nên triển khai tối ưu. Giải pháp cần giữ cân bằng giữa màu, cơ tính, khả năng chạy máy và yêu cầu thành phẩm.

• Kiểm soát lịch sử nhiệt: giảm thời gian lưu không cần thiết, tránh điểm chết trong đầu khuôn và kiểm soát vật liệu cháy tồn dư. Nền PVC ổn định trước chiếu giúp giảm số biến khi đánh giá.
• Rà soát resin: so sánh các cấp resin trên cùng hệ phụ gia, cùng Shore A và cùng điều kiện đùn. Không nên thay resin cùng lúc với hóa dẻo và màu.
• Điều chỉnh hệ ổn định: đánh giá tỷ lệ Ca/Zn, phosphite hoặc hệ hỗ trợ theo màu và chỉ tiêu hóa học. Nghiên cứu cho thấy trạng thái và thành phần hệ ổn định có thể làm mức đổi màu khác nhau sau gamma.
• Tối ưu hóa dẻo: so sánh các hệ ở cùng độ mềm thành phẩm, không so theo cùng tỷ lệ khối lượng. Cần đo thêm độ trong, cơ tính và khả năng hàn.
• Kiểm soát pigment: ưu tiên pigment có dữ liệu ổn định bức xạ và quản lý đúng tỷ lệ. Chất làm trắng quang học hoặc màu xanh chỉ nên dùng khi đã đánh giá ảnh hưởng tổng thể.
• Xem lại bao bì và oxy: môi trường có oxy có thể thúc đẩy các phản ứng oxy hóa của gốc polymer. Bao bì và trạng thái sản phẩm khi chiếu cần được giữ ổn định giữa các lần thử.

Công thức được tối ưu chỉ nên chốt sau khi chạy trên thành phẩm, đúng liều, bao bì và thời gian lưu dự kiến.

7. Câu hỏi thường gặp về PVC ngả vàng sau gamma

Đổi màu thường được dùng như dấu hiệu đầu tiên để phát hiện biến động, nhưng không nên thay thế các phép thử cơ tính và chức năng. Các câu hỏi phổ biến cần được hiểu như sau:

7.1. Ngả vàng có ảnh hưởng cơ tính không?

Có thể có hoặc không. Bức xạ có thể gây đứt mạch, liên kết chéo và đổi màu ở mức khác nhau. Một nghiên cứu ghi nhận PVC/DEHP có dấu hiệu đứt mạch rõ ở 25 và 60 kGy trong khi mức hấp thụ liên quan đến vàng màu không thay đổi tương ứng.

7.2. Có thể dùng chất làm trắng để che màu không?

Có thể cải thiện cảm quan trong một số trường hợp, nhưng cách này không chứng minh nền PVC đã ổn định. Chất làm trắng hoặc pigment còn có thể thay đổi dưới gamma.

7.3. Màu vàng có giảm sau vài ngày không?

Có thể thay đổi theo thời gian do gốc tự do tiếp tục phản ứng. Vì vậy, phải chốt thời điểm đánh giá màu và không so mẫu ở hai mốc khác nhau.

7.4. Đạt ở 25 kGy có dùng cho liều cao hơn không?

Không nên tự động áp dụng. PNNL ghi nhận mức đổi màu và tính chất polymer có thể thay đổi theo loại bức xạ và liều; mẫu cần được đánh giá trong đúng khoảng liều thực tế.

Mỗi kết luận cần gắn với đúng mã công thức, sản phẩm, liều, bao bì và thời gian kiểm tra.

8. AN ĐẠT hỗ trợ các yêu cầu PVC Compound như thế nào?

AN ĐẠT là đơn vị chuyên cung cấp hạt nhựa PVC Compound cứng và mềm theo mẫu hoặc yêu cầu kỹ thuật của khách hàng. Với PVC Compound mềm, nhóm ứng dụng gồm dây cáp điện, gioăng chống thấm, đế giày dép, ống y tế và đồ chơi. Với PVC Compound cứng, vật liệu được cung cấp cho các nhóm ống nước công nghiệp, thanh profile cửa và phụ kiện xây dựng.

Với các nhóm dây cáp, gioăng, đế giày, đồ chơi, ống công nghiệp, profile và phụ kiện xây dựng, bộ yêu cầu kỹ thuật cũng cần được xây dựng riêng theo chức năng sản phẩm. Khách hàng có thể gửi mẫu, TDS hiện tại và dữ liệu máy để AN ĐẠT xem xét phương án gia công hạt nhựa PVC.

9. Kết luận

PVC Granules ngả vàng sau gamma là kết quả của nhiều yếu tố kết hợp, gồm phản ứng của nền PVC, resin, hệ ổn định, chất hóa dẻo, màu, lịch sử nhiệt, oxy, liều chiếu và thời gian sau xử lý. Vì vậy, thay riêng chất ổn định hoặc bổ sung màu che vàng chưa chắc giải quyết đúng nguyên nhân. Giải pháp phù hợp phải bắt đầu bằng mẫu đối chứng, dữ liệu gia công, phân bố liều và một ma trận thử có kiểm soát.

Ngoài màu, doanh nghiệp cần đo haze, Shore A, độ bền kéo, độ giãn dài, chống gập, kích thước và độ bền đường hàn. Công thức chỉ nên được chốt khi các chỉ tiêu duy trì trong giới hạn trên đúng thành phẩm và khoảng liều dự kiến.

Công Ty TNHH Nhựa An Đạt chuyên cung cấp PVC Compound mềm cho dây cáp điện, gioăng chống thấm, đế giày dép, ống y tế, đồ chơi và PVC Compound cứng cho ống nước công nghiệp, thanh profile cửa, phụ kiện xây dựng. Khách hàng có thể gửi mẫu cùng thông số kỹ thuật để AN ĐẠT xem xét khả năng gia công, chuẩn bị mẫu thử và báo giá. Các yêu cầu liên quan đến gamma và ứng dụng y tế cần được xác nhận độc lập trên sản phẩm hoàn chỉnh.

Xem thêm

• Sản xuất hạt nhựa PVC theo yêu cầu
• Gia công hạt nhựa PVC theo công thức
• Nhựa nguyên sinh có độc không? Hiểu đúng để chọn đúng

Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Vietnam.
Hotline/ ZALO: 0779 250 679
Website: https://andatplastic.vn/
Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

THÔNG TIN LIÊN HỆ XEM TẠI

Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Vietnam.
Hotline/ ZALO: 0779 250 679
Website: https://andatplastic.vn/
Fanpage: https://www.facebook.com/profile.php?id=61591847673388

>> Xem thêm:

• HẠT NHỰA PVC: ĐẶC TÍNH, ỨNG DỤNG VÀ GIA CÔNG HẠT NHỰA THEO YÊU CẦU

• Tiêu chí chọn hạt nhựa PVC cho ron, giăng doanh nghiệp không thể bỏ qua

• Nhà máy AN ĐẠT - Sản xuất hạt nhựa PVC Compound theo yêu cầu
