Tăng CaCO₃ trong PVC Foam Board ảnh hưởng thế nào?

CaCO₃ trong PVC Foam Board có thể giúp tối ưu chi phí nguyên liệu và điều chỉnh độ cứng, nhưng khi filler tăng, density, độ bền va đập, mức fusion và cấu trúc cell cũng có thể thay đổi. Vì vậy, không nên xác định tỷ lệ bột đá chỉ dựa trên mục tiêu giảm cost/kg. Trong bài viết này, AN ĐẠT phân tích các biến cần kiểm soát để doanh nghiệp tăng filler có cơ sở hơn mà vẫn giữ các chỉ tiêu quan trọng của tấm.

1. CaCO₃ làm gì trong PVC Foam Board?

CaCO₃ trong PVC Foam Board thường được sử dụng như một filler vô cơ để điều chỉnh cấu trúc công thức, chi phí nguyên liệu và một số tính chất của tấm. Tuy nhiên, vai trò của CaCO₃ không đơn giản là thay thế một phần PVC Resin bằng vật liệu có giá thấp hơn.

Khi tỷ lệ filler thay đổi, toàn bộ cân bằng của PVC Compound cho PVC Foam Board cũng thay đổi. CaCO₃ tác động đến rheology của hệ, quá trình fusion, tải extruder, density, độ cứng và khả năng phát triển cell trong quá trình tạo xốp.

Một công thức Foam Board vì vậy cần xem CaCO₃ trong mối quan hệ với PVC Resin, Processing Aid ACR, foaming agent, stabilizer và lubricant. Nếu tăng filler nhưng giữ nguyên toàn bộ hệ phụ gia, trạng thái nóng chảy và khả năng giữ cell có thể không còn giống công thức ban đầu.

Tại AN ĐẠT, khi đánh giá hướng tăng CaCO₃, chúng tôi ưu tiên xác định trước các chỉ tiêu phải giữ như density, độ cứng, impact, bề mặt, cấu trúc cell và output. Từ đó mới xác định vùng filler phù hợp để thử nghiệm.

2. CaCO₃ ảnh hưởng đến cost/kg và density thế nào?

Tăng CaCO₃ thường được xem là một giải pháp giảm cost/kg của Dry Blend. Tuy nhiên, doanh nghiệp cần phân biệt giá nguyên liệu trên mỗi kilogram với chi phí thực tế trên một tấm đạt chất lượng.

• Cost/kg: Khi CaCO₃ có giá thấp hơn hệ PVC Resin và phụ gia mà nó thay thế, giá trung bình của blend có thể giảm.
• Density: CaCO₃ có tỷ trọng cao hơn nền PVC tạo xốp. Nếu lượng filler tăng nhưng mức foaming không bù được, density của thành phẩm có thể tăng.
• Khối lượng trên mỗi tấm: Density tăng đồng nghĩa cùng kích thước và độ dày nhưng mỗi tấm sử dụng nhiều kilogram vật liệu hơn.
• Output và tỷ lệ phế: Nếu filler làm cửa sổ gia công hẹp hơn, tỷ lệ lỗi hoặc năng suất thay đổi, phần tiết kiệm từ cost/kg có thể bị giảm.

Ví dụ, một công thức rẻ hơn theo kg nhưng tạo tấm nặng hơn chưa chắc mang lại chi phí thành phẩm thấp hơn. Vì vậy, khi tối ưu CaCO₃, AN ĐẠT khuyến nghị theo dõi đồng thời cost/kg, kg/tấm, density, output và tỷ lệ phế. Đây là cách đánh giá sát sản xuất hơn so với chỉ so giá blend.

3. Tăng CaCO₃ ảnh hưởng cơ tính ra sao?

CaCO₃ có thể hỗ trợ tăng độ cứng của tấm, nhưng khi tỷ lệ filler tăng, nền polymer phải phân bố và truyền tải ứng suất qua lượng hạt vô cơ lớn hơn. Nếu công thức không được cân bằng phù hợp, độ dai và khả năng chịu va đập có thể giảm.

Các chỉ tiêu cần theo dõi gồm:

• Độ cứng: Filler có thể làm tấm có cảm giác cứng hơn, nhưng độ cứng cao không đồng nghĩa khả năng chịu va đập tốt.
• Impact strength: Đây là một trong những thông số cần kiểm tra khi tăng filler vì tấm có thể chuyển dần sang kiểu phá hủy giòn.
• Khả năng bắt vít và gia công: Foam Board dùng làm nội thất, quảng cáo hoặc sản phẩm gia công thường phải cắt, khoan và bắt vít. Filler quá cao có thể làm mép tấm dễ mẻ hoặc nứt hơn.
• Độ bền cấu trúc cell: Thành cell cần đủ bền để duy trì hình dạng sau khi tấm ra khỏi khuôn và làm nguội.

Do đó, mục tiêu không phải tăng CaCO₃ đến khi tấm vừa đủ cứng, mà phải duy trì bộ cơ tính phù hợp với ứng dụng cuối. Nếu Foam Board có yêu cầu gia công cơ học nhiều, impact và trạng thái cạnh sau cắt nên được đưa vào checklist trial ngay từ đầu.

4. Kích thước hạt và xử lý bề mặt quan trọng thế nào?

Hai loại CaCO₃ sử dụng cùng tỷ lệ phr vẫn có thể tạo kết quả khác nhau nếu kích thước hạt, phân bố kích thước hoặc trạng thái xử lý bề mặt khác nhau.

• Kích thước hạt: Ảnh hưởng đến diện tích bề mặt filler, khả năng phân tán và mức tương tác với nền PVC.
• Phân bố kích thước: Filler có phân bố thiếu ổn định có thể làm rheology và bề mặt tấm biến động giữa các lô.
• CaCO₃ coated: Filler đã xử lý bề mặt thường có khả năng tương tác và phân tán trong hệ polymer khác với filler chưa xử lý.
• CaCO₃ uncoated: Có đặc tính bề mặt khác, vì vậy không nên thay trực tiếp theo cùng tỷ lệ mà không đánh giá lại công thức.
• Độ ẩm và tạp chất: Có thể ảnh hưởng khả năng cấp liệu, bề mặt và sự ổn định trong quá trình sản xuất.

Vì vậy, khi thay nguồn bột đá, doanh nghiệp không nên chỉ đối chiếu tên “CaCO₃” và giá/kg. Grade filler cần được xem như một biến nguyên liệu thực sự trong công thức. Nếu thay filler nhưng tấm bắt đầu thay đổi density, cell hoặc bề mặt, cần đối chiếu lại thông số kỹ thuật của CaCO₃ trước khi chỉnh các phụ gia khác.

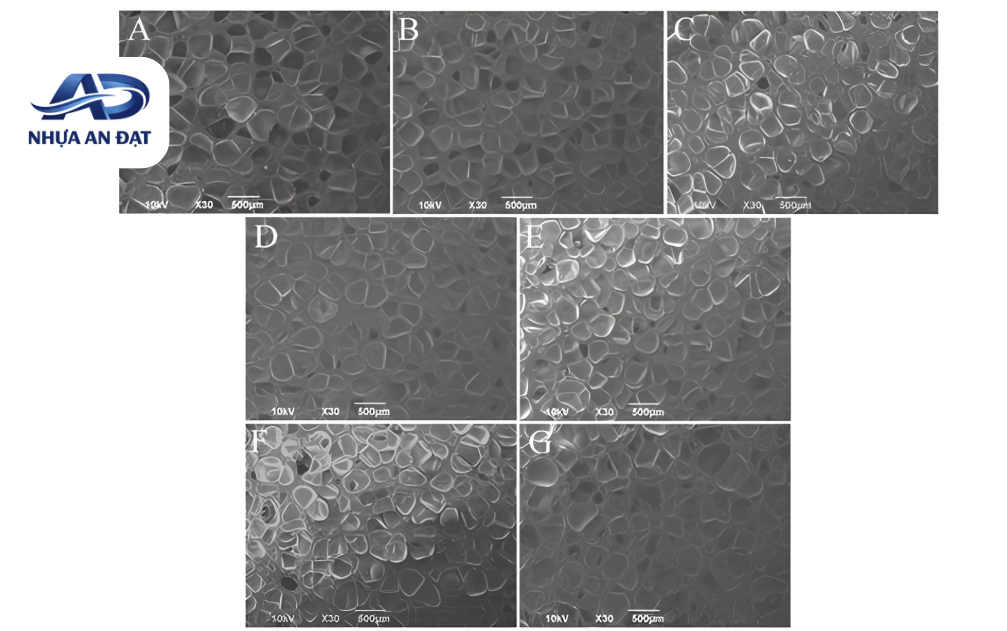

5. CaCO₃ ảnh hưởng fusion và foaming ra sao?

Foam Board đòi hỏi một cửa sổ khá nhạy giữa fusion của PVC, melt strength và thời điểm sinh khí. CaCO₃ tác động đến rheology của hệ nên khi filler tăng, trạng thái này có thể thay đổi.

Nếu hệ fusion quá chậm, foaming agent có thể bắt đầu sinh khí khi melt chưa đủ bền để giữ cell. Khi đó cell dễ phát triển không đều hoặc sụp. Ngược lại, nếu hệ nhận quá nhiều shear và nhiệt, tải máy tăng và PVC có thể chịu lịch sử nhiệt lớn hơn.

Tăng filler cũng có thể yêu cầu xem lại:

• Processing Aid ACR: Hệ cần đủ melt strength để duy trì cấu trúc cell.
• Lubricant: Phải cân bằng lại nếu thời điểm fusion thay đổi.
• Foaming Agent: Không nên tăng hoặc giảm chỉ dựa trên density mà chưa quan sát mặt cắt cell.
• Profile nhiệt: Cần phù hợp với trạng thái fusion mới của compound.

Do đó, việc tăng CaCO₃ phải được triển khai như một thay đổi công thức, không phải chỉ thay một lượng resin bằng filler.

Vai trò của ACR sẽ được phân tích sâu hơn tại bài Processing Aid ACR cho PVC Foam Board.

6. Dấu hiệu tỷ lệ filler đang quá cao

Không có một tỷ lệ CaCO₃ tối đa áp dụng chung cho mọi Foam Board. Thay vào đó, doanh nghiệp nên xác định giới hạn thông qua các dấu hiệu của thành phẩm và dây chuyền.

• Density tăng ngoài mục tiêu: Cho thấy lượng filler và mức tạo xốp hiện tại chưa còn cân bằng.
• Impact giảm rõ: Tấm dễ mẻ, nứt hoặc phá hủy giòn hơn so với mẫu chuẩn.
• Cell không đều: Mặt cắt xuất hiện vùng cell lớn, cell sụp hoặc phân bố không đồng nhất.
• Bề mặt thay đổi: Có thể xuất hiện trạng thái thô, sọc hoặc thiếu ổn định khi hệ fusion bị tác động.
• Tải máy tăng: Dòng motor, torque hoặc áp suất thay đổi đáng kể sau khi tăng filler.
• Output khó duy trì: Dây chuyền phải giảm tốc để giữ chất lượng tấm.

Nếu nhiều dấu hiệu xuất hiện đồng thời sau một bước tăng filler, nên quay lại mức trước đó và xác định biến gây giới hạn thay vì tiếp tục tăng CaCO₃.

7. Cách thiết kế thử nghiệm khi tăng filler

Trial tăng filler cần được thiết kế sao cho có thể xác định chính xác ảnh hưởng của từng bước thay đổi.

1. Khóa mẫu đối chứng: Ghi lại tỷ lệ filler hiện tại, density, cơ tính, ảnh cell và thông số máy.
2. Tăng theo từng bước: Không thay đổi quá lớn trong một vòng thử nếu chưa biết cửa sổ của công thức.
3. Giữ các biến khác ổn định: Giai đoạn đầu nên giữ resin, ACR, foaming agent và lubricant để đọc được ảnh hưởng riêng của CaCO₃.
4. Ghi dữ liệu máy: Theo dõi RPM, output, dòng motor, torque hoặc áp suất nếu có.
5. Đo thành phẩm: Kiểm tra density, độ dày, impact, bề mặt và cấu trúc cell.
6. Điều chỉnh phụ gia khi cần: Chỉ sau khi xác định filler đã làm fusion hoặc melt strength thay đổi mới điều chỉnh ACR, lubricant hoặc foaming agent.

Cách làm này giúp AN ĐẠT và khách hàng xác định được ngưỡng kinh tế đi cùng ngưỡng kỹ thuật, thay vì tối ưu cost mà mất kiểm soát thành phẩm.

8. Câu hỏi thường gặp về CaCO₃ trong PVC Foam Board

8.1 CaCO₃ coated và uncoated khác nhau thế nào?

Khác nhau chủ yếu ở trạng thái bề mặt và khả năng tương tác với hệ polymer. Khi đổi giữa coated và uncoated, cần chạy thử lại khả năng phân tán, fusion, bề mặt và cell.

8.2 Tăng filler có cần tăng ACR không?

Có thể, nhưng không nên tăng mặc định. Cần quan sát fusion, melt strength và cell structure trước khi điều chỉnh ACR cho PVC Foam Board.

8.3 Vì sao filler cao làm tấm nặng hơn?

CaCO₃ có tỷ trọng cao và khi lượng filler tăng, density blend tăng. Nếu mức tạo xốp không tăng tương ứng hoặc cell bị hạn chế, density tấm sẽ tăng.

9. AN ĐẠT cân bằng filler theo yêu cầu thành phẩm như thế nào?

Tại AN ĐẠT, tối ưu filler cho Foam Board được thực hiện từ mục tiêu thành phẩm thay vì đặt một tỷ lệ CaCO₃ càng cao càng tốt. Khi tiếp nhận yêu cầu, chúng tôi cần xác định tỷ lệ CaCO₃ hiện tại, grade filler, density tấm, độ dày, cơ tính, output và ảnh mặt cắt cell. Nếu mục tiêu là giảm cost, cần làm rõ những chỉ tiêu nào bắt buộc phải giữ để xác định vùng điều chỉnh phù hợp.

Trong từng vòng trial, filler được đối chiếu với resin, ACR, lubricant và hệ tạo xốp. Đây là cách giúp kiểm soát đồng thời cost, khả năng chạy máy và chất lượng thành phẩm.

AN ĐẠT hiện cung cấp hạt nhựa PVC và gia công hạt nhựa PVC theo yêu cầu kỹ thuật. Với PVC Foam Board, khách hàng có thể gửi mẫu tấm và dữ liệu công thức hiện tại để chúng tôi xác định phạm vi thử trước khi điều chỉnh filler.

10. Kết luận

CaCO₃ trong PVC Foam Board có thể giúp tối ưu cost/kg và điều chỉnh độ cứng, nhưng filler cũng ảnh hưởng density, impact, fusion, tải máy và cấu trúc cell. Vì vậy, tăng bột đá không nên được xem là một thao tác giảm giá đơn thuần.

Cách tối ưu phù hợp là tìm điểm cân bằng giữa chi phí và các chỉ tiêu thành phẩm cần giữ. Grade CaCO₃, kích thước hạt, xử lý bề mặt, resin, ACR và điều kiện extrusion đều phải được xem trong cùng một hệ.

Nếu đang cần tăng filler để tối ưu chi phí, doanh nghiệp có thể gửi tỷ lệ CaCO₃ hiện tại, grade filler, density, mẫu tấm, ảnh cell và thông số máy cho AN ĐẠT để có cơ sở xây dựng trial phù hợp.

Xem thêm

>> PVC Compound cho PVC Foam Board cần thành phần gì?

>> Processing Aid ACR cho PVC Foam Board

>>  Sản xuất hạt nhựa PVC theo yêu cầu

Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.

• Hotline/ ZALO: 0707488367

• Email: congthanh.andat@gmail.com

• Website: https://andatplastic.vn/

• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr
