PVC Dry Blend cho màng ngăn lạnh chọn hóa dẻo thế nào?

PVC Dry Blend cho màng ngăn lạnh cần được xây dựng từ nhiệt độ vận hành thực tế thay vì chỉ nhìn Shore A ở nhiệt độ phòng. Hệ hóa dẻo phải giúp PVC duy trì độ mềm khi lạnh, đồng thời kiểm soát migration, độ trong và khả năng gia công. Trong bài viết này, AN ĐẠT phân tích các tiêu chí quan trọng trước khi lựa chọn hoặc điều chỉnh công thức.

1. Màng ngăn lạnh cần những đặc tính gì?

PVC Dry Blend cho màng ngăn lạnh phải tạo được thành phẩm vẫn đủ linh hoạt khi nhiệt độ môi trường giảm. Đây là điểm khác biệt quan trọng so với nhiều sản phẩm PVC mềm chỉ hoạt động quanh nhiệt độ phòng.

Một màng hoặc rèm PVC dùng tại kho lạnh thường cần cân bằng các nhóm đặc tính sau:

• Độ mềm ở nhiệt độ thấp: Màng phải tiếp tục uốn được khi xe, hàng hóa hoặc người đi xuyên qua mà không xuất hiện gãy giòn.

• Khả năng phục hồi: Sau nhiều lần uốn và va chạm, dải màng cần trở lại trạng thái tương đối ổn định thay vì giữ nếp cứng.

• Độ trong: Với rèm ngăn lạnh trong suốt, khả năng quan sát qua màng có ảnh hưởng trực tiếp đến sử dụng thực tế.

• Độ ổn định bề mặt: Cần hạn chế hiện tượng dầu hóa, dính hoặc phụ gia xuất hiện trên bề mặt sau thời gian sử dụng.

• Khả năng gia công: Công thức vẫn phải phù hợp với thiết bị cán, đùn hoặc công nghệ tạo màng của nhà máy.

Vì vậy, lựa chọn hệ hóa dẻo phải bắt đầu từ dải nhiệt làm việc và điều kiện sử dụng cuối, không nên chỉ đặt một giá trị Shore A rồi xây công thức quanh con số đó.

2. Tg ảnh hưởng thế nào đến độ mềm ở nhiệt độ thấp?

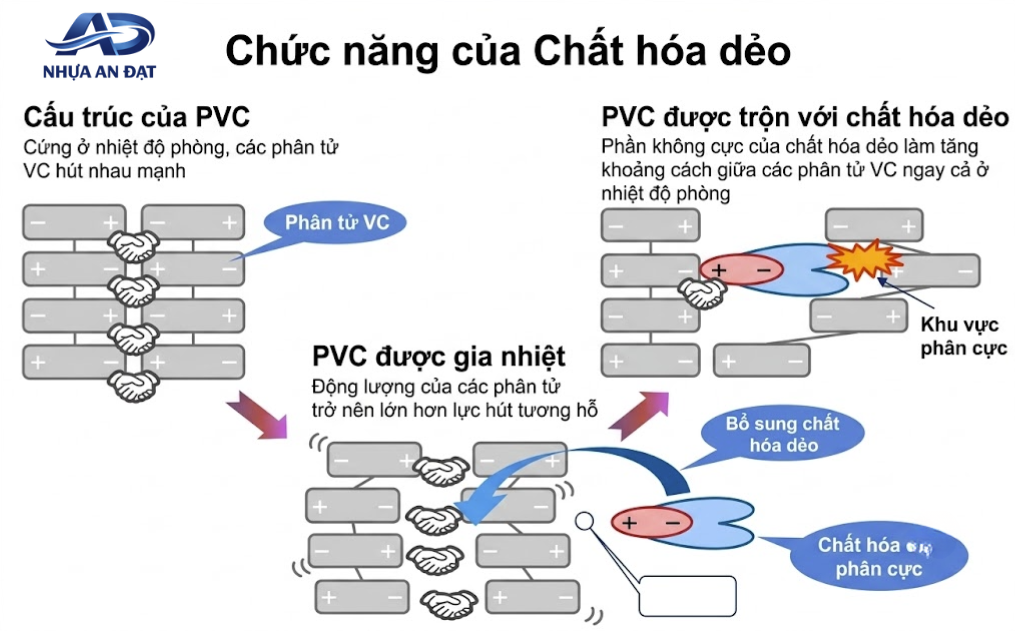

PVC nguyên bản có nhiệt độ chuyển thủy tinh tương đối cao và ở trạng thái cứng tại nhiệt độ phòng. Chất hóa dẻo được đưa vào để làm giảm tương tác giữa các chuỗi polymer, từ đó hạ Tg hiệu dụng của hệ PVC và tăng khả năng chuyển động của chuỗi.

Khi nhiệt độ sử dụng giảm, vật liệu dần trở nên cứng hơn. Nếu nhiệt độ vận hành tiến gần vùng chuyển trạng thái của compound, mô đun tăng nhanh và màng có thể mất khả năng uốn dù Shore A đo ở 23°C vẫn đạt.

Đây là lý do hai công thức cùng 70 Shore A ở nhiệt độ phòng có thể phản ứng rất khác ở 0°C hoặc âm 20°C. Đối với nhựa PVC dùng trong môi trường lạnh, các phép đánh giá có ý nghĩa hơn nên bao gồm độ mềm, khả năng uốn hoặc va đập sau khi mẫu đã được conditioning tại nhiệt độ sử dụng thực tế.

Từ góc độ công thức, mục tiêu là duy trì Tg hiệu dụng đủ thấp và giữ hệ hóa dẻo ổn định trong suốt thời gian sử dụng.

3. Plasticizer efficiency cần hiểu như thế nào?

Plasticizer efficiency thể hiện khả năng một chất hóa dẻo tạo ra mức độ mềm mong muốn ở một lượng sử dụng nhất định. Chất có hiệu quả hóa dẻo cao có thể tạo Shore A thấp hơn ở cùng mức phr so với một hệ có efficiency thấp hơn.

Tuy nhiên, efficiency không đồng nghĩa chất đó sẽ tốt nhất cho màng ngăn lạnh.

Khi lựa chọn cần xem đồng thời:

• Hiệu quả làm mềm: Liên quan đến lượng plasticizer cần dùng để đạt Shore mục tiêu.

• Hiệu quả ở nhiệt độ thấp: Quan trọng hơn riêng Shore A tại nhiệt độ phòng đối với rèm kho lạnh.

• Compatibility: Plasticizer cần duy trì khả năng tương hợp với nền PVC trong suốt vòng đời sản phẩm.

• Permanence: Liên quan đến khả năng giữ chất hóa dẻo trong hệ khi tiếp xúc với nhiệt, bề mặt khác hoặc thời gian sử dụng dài.

• Processing behavior: Thay hệ hóa dẻo có thể làm fusion, rheology và điều kiện cán hoặc đùn thay đổi.

Vì vậy, một công thức PVC mềm cần tìm điểm cân bằng giữa hiệu quả hóa dẻo, low temperature flexibility và độ ổn định lâu dài, thay vì tối đa hóa một chỉ tiêu riêng lẻ.

4. Migration và compatibility ảnh hưởng đến tuổi thọ màng ra sao?

Màng có thể rất mềm khi mới sản xuất nhưng cứng dần trong quá trình sử dụng nếu hệ hóa dẻo không duy trì trạng thái ổn định trong PVC.

Migration là hiện tượng chất hóa dẻo dịch chuyển trong vật liệu hoặc từ PVC sang bề mặt và môi trường tiếp xúc. Mức độ xảy ra phụ thuộc vào plasticizer, hàm lượng sử dụng, nhiệt độ, vật liệu tiếp xúc và điều kiện vận hành. Một số biểu hiện cần lưu ý gồm:

• Bề mặt dầu hoặc dính: Có thể liên quan đến chất hóa dẻo hoặc thành phần công thức dịch chuyển ra bề mặt.

• Màng cứng dần: Khi hàm lượng plasticizer hiệu dụng trong PVC giảm, Shore và độ linh hoạt có thể thay đổi.

• Độ trong giảm: Sự mất cân bằng về compatibility có thể ảnh hưởng ngoại quan của vật liệu.

• Tính chất không đồng đều theo thời gian: Mẫu mới và mẫu sau sử dụng có thể khác đáng kể dù cùng một mã ban đầu.

Do đó, lựa chọn plasticizer cần xem cả độ mềm ban đầu và khả năng duy trì tính chất, đặc biệt với màng hoạt động liên tục trong môi trường nhiệt độ thấp.

5. So sánh các hệ hóa dẻo theo tiêu chí kỹ thuật

Không có một chất hóa dẻo duy nhất phù hợp nhất cho mọi màng ngăn lạnh. Có thể nhìn các nhóm theo xu hướng kỹ thuật sau:

Bảng trên chỉ thể hiện xu hướng lựa chọn kỹ thuật, không phải bảng xếp hạng chất hóa dẻo.

Yêu cầu thị trường, giới hạn chất, hồ sơ pháp lý và ứng dụng thành phẩm phải được kiểm tra riêng cho đúng công thức trước khi chốt nguyên liệu.

6. Hệ hóa dẻo ảnh hưởng đến Shore A, độ trong và khả năng hàn thế nào?

Khi đổi hệ hóa dẻo, nhà máy không nên chỉ đo lại Shore A. Những tính chất liên quan đến sản xuất và sử dụng cũng có thể thay đổi.

• Shore A: Plasticizer efficiency quyết định lượng cần dùng để đạt vùng mềm mục tiêu, nhưng Shore phải được kiểm tra cả sau conditioning ở nhiệt độ thấp nếu ứng dụng yêu cầu.

• Độ trong: Compatibility giữa PVC, plasticizer và các phụ gia khác ảnh hưởng haze và ngoại quan.

• Bề mặt: Hệ hóa dẻo có permanence chưa phù hợp có thể làm tack hoặc trạng thái bề mặt thay đổi theo thời gian.

• Khả năng hàn: Hàn cao tần, hàn nhiệt hoặc phương pháp ghép màng khác đều chịu ảnh hưởng từ thành phần công thức và trạng thái bề mặt.

• Cửa sổ gia công: Độ nhớt, fusion và nhiệt độ xử lý có thể thay đổi khi plasticizer được thay thế.

Vì vậy, nếu nhà máy đổi DOP sang DINP, adipate hoặc một hệ khác, không nên coi đây là thay thế 1:1 chỉ theo cùng Shore A. Công thức cần được chạy lại trên đúng dây chuyền.

7. Checklist thông số cần cung cấp khi phát triển nguyên liệu

Đối với vật liệu dùng trong môi trường lạnh, thông tin đầu vào cần mô tả điều kiện sử dụng thật, không chỉ mô tả ngoại quan của màng.

• Dải nhiệt vận hành: Ghi nhiệt độ bình thường và nhiệt độ thấp nhất cần chịu.

• Shore A mục tiêu: Nên có giá trị ở nhiệt độ phòng và yêu cầu cảm quan hoặc cơ tính sau khi làm lạnh.

• Độ dày màng: Ảnh hưởng đáng kể đến độ mềm tổng thể và khả năng uốn.

• Mẫu thành phẩm đang dùng: Mẫu đạt và mẫu lỗi giúp xác định mục tiêu thực tế rõ hơn.

• Độ trong và màu: Cần có mẫu đối chứng nếu ngoại quan là tiêu chí quan trọng.

• Phương pháp gia công: Cán, đùn, hàn hoặc các công đoạn tiếp theo cần được cung cấp.

• Yêu cầu về chất hạn chế: Cần xác định theo thị trường và khách hàng cuối thay vì mặc định một tiêu chuẩn chung.

• Tuổi thọ và điều kiện sử dụng: Tần suất uốn, môi trường tiếp xúc và thời gian vận hành giúp đánh giá yêu cầu permanence.

Bộ dữ liệu này giúp phạm vi thử vật liệu sát hơn với điều kiện thực tế.

8. Câu hỏi thường gặp về PVC Dry Blend cho màng ngăn lạnh

8.1 Shore A ở 23°C có dự đoán được độ mềm ở âm 20°C không?

Không. Hai compound cùng Shore A ở nhiệt độ phòng có thể có độ cứng rất khác khi nhiệt độ giảm. Cần thử mẫu tại nhiệt độ vận hành thực tế.

8.2 Vì sao màng ban đầu mềm nhưng sử dụng lâu lại cứng?

Có thể liên quan đến migration của plasticizer, lão hóa vật liệu hoặc thay đổi bề mặt. Cần đối chiếu mẫu mới với mẫu đã sử dụng trước khi kết luận.

8.3 Plasticizer migration ảnh hưởng bề mặt thế nào?

Migration có thể làm bề mặt dầu, dính hoặc thay đổi độ trong. Đồng thời, lượng plasticizer còn lại trong PVC giảm có thể khiến màng cứng hơn theo thời gian.

9. AN ĐẠT tiếp cận nguyên liệu PVC mềm cho ứng dụng nhiệt độ thấp như thế nào?

Với nhóm PVC mềm, AN ĐẠT có thể tiếp nhận yêu cầu kỹ thuật để đánh giá hướng công thức dựa trên Shore A, độ trong, điều kiện gia công và dải nhiệt sử dụng của thành phẩm.

Đối với màng hoặc rèm dùng trong kho lạnh, dữ liệu quan trọng nhất không phải tên plasticizer mà là nhiệt độ thấp nhất, độ dày, mức mềm cần giữ và yêu cầu bề mặt sau thời gian sử dụng. Nếu khách hàng đang có mẫu chạy ổn định hoặc mẫu bị cứng khi lạnh, việc đối chiếu hai mẫu sẽ giúp xác định phạm vi thử phù hợp hơn.

Tùy dây chuyền, dạng nguyên liệu cần cung ứng có thể được đánh giá theo phương án PVC Compound mềm hoặc hệ phối liệu phù hợp với công nghệ sản xuất thực tế. AN ĐẠT không mặc định một hệ hóa dẻo có thể áp dụng cho mọi nhà máy hoặc mọi thị trường.

Trước khi chuyển sang cung ứng ổn định, mẫu cần được chạy trên đúng thiết bị và kiểm tra ở nhiệt độ sử dụng thực tế, thay vì chỉ nghiệm thu Shore A tại phòng.

10. Kết luận

PVC Dry Blend cho màng ngăn lạnh cần được thiết kế quanh khả năng duy trì độ linh hoạt ở nhiệt độ thấp, đồng thời cân bằng migration, compatibility, Shore A, độ trong và khả năng gia công.

DOP, DINP, adipate, sebacate hay trimellitate đều có ưu và hạn chế riêng. Không có một plasticizer tốt nhất cho mọi điều kiện. Điều quan trọng là xác định dải nhiệt, tuổi thọ, phương pháp gia công và yêu cầu thị trường trước khi lựa chọn hệ hóa dẻo.

Nhà máy đang cần phát triển nguyên liệu PVC mềm cho môi trường lạnh có thể gửi dải nhiệt vận hành, Shore A, độ dày, mẫu màng và điều kiện gia công để AN ĐẠT đánh giá phạm vi công thức cần thử.

Xem thêm

PVC Compound mềm theo yêu cầu kỹ thuật

Gia công PVC Compound theo mẫu và thông số

AN ĐẠT – Giải pháp nguyên liệu PVC cho sản xuất công nghiệp

Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Vietnam.
Hotline/ ZALO: 0779 250 679
Website: https://andatplastic.vn/
Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr
