PVC Compound cho tấm PVC cứng cần kiểm soát gì?

PVC Compound cho tấm PVC cứng cần cân bằng giữa độ cứng, độ bền va đập, mức gel hóa, ổn định nhiệt, độ phân tán filler và khả năng tạo bề mặt trong quá trình đùn. Vì vậy, một công thức đạt Shore D mục tiêu vẫn có thể tạo tấm giòn, bề mặt kém hoặc chạy máy không ổn định nếu resin, hệ bôi trơn và phụ gia chưa được cân đối phù hợp.

Trong bài viết này, AN ĐẠT phân tích các nhóm thông số quan trọng để doanh nghiệp có cơ sở đánh giá nguyên liệu và chuẩn bị dữ liệu khi cần phát triển công thức cho tấm PVC cứng.

1. Tấm PVC cứng yêu cầu gì từ nguyên liệu?

PVC Compound cho tấm PVC cứng phải đáp ứng đồng thời hai nhóm yêu cầu là khả năng gia công trên dây chuyền và tính chất của tấm sau khi đùn. Nếu chỉ đặt mục tiêu đạt độ cứng cao, công thức có thể tạo ra sản phẩm đủ Shore D nhưng lại dễ nứt khi cắt, khoan, bắt vít hoặc chịu va đập.

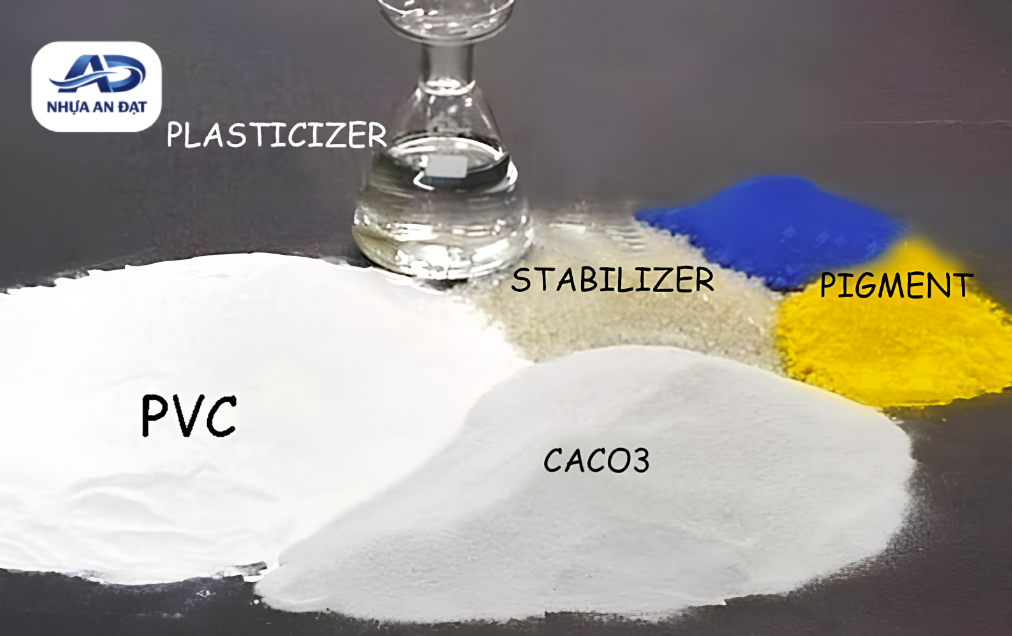

Ở góc độ nguyên liệu, một công thức rigid PVC thường cần kiểm soát PVC resin cùng hệ stabilizer, lubricant, filler, processing aid, impact modifier, pigment và các phụ gia khác tùy sản phẩm. Mỗi nhóm ảnh hưởng đến một phần của quá trình fusion, độ ổn định nhiệt, độ cứng, va đập, bề mặt và tải máy.

Ở góc độ thành phẩm, cần xác định rõ tấm được sử dụng để làm gì. Tấm dùng cho gia công CNC, cắt khoan nhiều sẽ có yêu cầu khác với tấm chỉ cần độ cứng và ổn định kích thước. Độ dày cũng làm thay đổi đáng kể cách công thức thể hiện trên sản phẩm.

Vì vậy, khi AN ĐẠT tiếp nhận yêu cầu phát triển PVC Compound cho rigid sheet hoặc rigid board, các thông tin đầu tiên cần làm rõ gồm độ dày tấm, density, Shore D, màu, độ va đập, bề mặt và điều kiện extrusion.

Mục tiêu là xây dựng một công thức có cửa sổ gia công phù hợp với máy và chất lượng đầu ra, thay vì chỉ đạt một thông số cơ lý đơn lẻ.

2. Resin và K-value ảnh hưởng như thế nào?

PVC resin là nền polymer chính của công thức. Trong đó, K-value thường được sử dụng để biểu thị tương quan với mức độ trùng hợp và độ nhớt của PVC resin. Khi K-value thay đổi, hành vi fusion, độ nhớt nóng chảy, tải máy và cơ tính của sản phẩm cũng có thể thay đổi. Các yếu tố cần xem xét gồm:

• K-value của resin: Resin có K-value cao hơn thường tạo hệ nóng chảy có độ nhớt và khả năng duy trì cơ tính khác so với resin có K-value thấp hơn. Tuy nhiên, điều này cũng có thể làm thay đổi năng lượng cần thiết cho quá trình gia công.
• Khả năng fusion: Resin cần đạt mức gel hóa phù hợp trong khoảng thời gian vật liệu đi qua extruder. Fusion quá chậm có thể làm cấu trúc vật liệu chưa phát triển đầy đủ, trong khi lịch sử nhiệt quá lớn lại tăng nguy cơ suy giảm nhiệt.
• Tải motor: Khi thay resin, torque và mức tải của extruder có thể thay đổi. Doanh nghiệp cần theo dõi cả chất lượng tấm và trạng thái vận hành của máy.
• Tương tác với phụ gia: Thay đổi resin thường kéo theo yêu cầu xem xét lại processing aid, lubricant, stabilizer và filler vì cân bằng công thức cũ có thể không còn phù hợp.

Do đó, AN ĐẠT không sử dụng một K-value cố định như giá trị “chuẩn” cho mọi tấm PVC cứng. Resin phải được lựa chọn cùng với thiết kế công thức và điều kiện máy. Trong cụm nội dung này, vấn đề K-value sẽ được phân tích riêng ở Bài 3, tập trung sâu hơn vào mối liên hệ giữa resin, fusion, tải motor và cơ tính tấm.

3. Hệ ổn định nhiệt và bôi trơn cần kiểm soát ra sao?

PVC là vật liệu nhạy với lịch sử nhiệt trong quá trình gia công. Với tấm PVC cứng, stabilizer và lubricant phải được cân bằng để vật liệu vừa đủ ổn định khi đi qua extruder, vừa đạt mức fusion cần thiết để tạo cấu trúc tấm đồng đều.

• Hệ ổn định nhiệt: Có nhiệm vụ hỗ trợ PVC duy trì trạng thái ổn định trong quá trình chịu nhiệt và shear. Nếu khả năng ổn định không đủ so với điều kiện gia công, tấm có thể đổi màu, xuất hiện chấm cháy hoặc bề mặt không đồng nhất khi thời gian lưu tăng.
• Bôi trơn nội: Ảnh hưởng đến ma sát và chuyển động giữa các cấu phần trong hệ vật liệu, từ đó tác động đến quá trình fusion và độ nhớt của khối nóng chảy.
• Bôi trơn ngoại: Giúp điều chỉnh tương tác giữa vật liệu với bề mặt kim loại của screw, barrel và die. Nếu cân bằng không phù hợp, vật liệu có thể bám thiết bị hoặc ngược lại fusion diễn ra quá chậm.
• Tỷ lệ giữa các nhóm lubricant: Đây là yếu tố quan trọng hơn việc đơn thuần tăng hoặc giảm tổng lượng bôi trơn. Công thức cần tạo được khoảng vận hành mà vật liệu fusion đúng thời điểm, không dính thiết bị nhưng cũng không bị trì hoãn gel hóa quá mức.

Khi một nhà máy gặp tình trạng tấm bề mặt kém, output giảm hoặc torque bất thường, AN ĐẠT thường cần xem đồng thời profile nhiệt, RPM, output và công thức phụ gia trước khi xác định hướng điều chỉnh.

Do đó, stabilizer và lubricant nên được xem như một hệ cân bằng với resin, filler và điều kiện extrusion, không nên đánh giá độc lập từng phụ gia.

4. Filler và impact modifier ảnh hưởng thế nào đến tấm?

Filler, đặc biệt CaCO₃, thường được sử dụng trong các công thức tấm PVC để điều chỉnh chi phí, độ cứng và một số đặc tính gia công. Tuy nhiên, tăng filler không đồng nghĩa công thức được tối ưu hơn, vì lượng filler cao có thể tác động đến va đập, fusion, density và tải máy.

Các yếu tố cần đánh giá gồm:

• Hàm lượng filler: Khi tăng tỷ lệ CaCO₃, chi phí nguyên liệu trên mỗi kilogram có thể giảm tùy cấu trúc công thức. Đổi lại, độ bền va đập và khả năng chịu gia công thứ cấp có thể thay đổi nếu hệ phụ gia không được cân chỉnh tương ứng.
• Kích thước và xử lý bề mặt filler: Hai loại CaCO₃ cùng tỷ lệ sử dụng vẫn có thể tạo hành vi khác nhau do kích thước hạt, phân bố kích thước và trạng thái xử lý bề mặt.
• Độ phân tán: Filler phân tán không đồng đều có thể tạo vùng yếu, ảnh hưởng ngoại quan và làm tấm phản ứng không đồng nhất khi cắt hoặc khoan.
• Impact modifier: Được sử dụng để cải thiện khả năng chịu va đập và giảm xu hướng phá hủy giòn. Mức sử dụng cần cân bằng với resin, filler và yêu cầu cơ tính thực tế.
• Processing aid: Có thể ảnh hưởng quá trình fusion và cấu trúc vật liệu, vì vậy cần xem cùng filler và impact modifier thay vì tối ưu riêng từng thành phần.

Tại AN ĐẠT, mục tiêu khi phát triển công thức không phải tăng filler đến mức cao nhất, mà là tìm được vùng tỷ lệ vẫn giữ các chỉ tiêu tấm mà khách hàng cần.

Với những sản phẩm thường xuyên phải cắt, khoan hoặc CNC, độ bền khi gia công thứ cấp cần được đưa vào tiêu chí trial ngay từ đầu.

5. Những chỉ tiêu cơ lý nào cần theo dõi?

Một bộ thông số phù hợp giúp đánh giá công thức toàn diện hơn so với chỉ đo Shore D. Tùy mục đích sử dụng, doanh nghiệp có thể xây dựng bộ tiêu chí nghiệm thu riêng cho nguyên liệu và tấm thành phẩm.

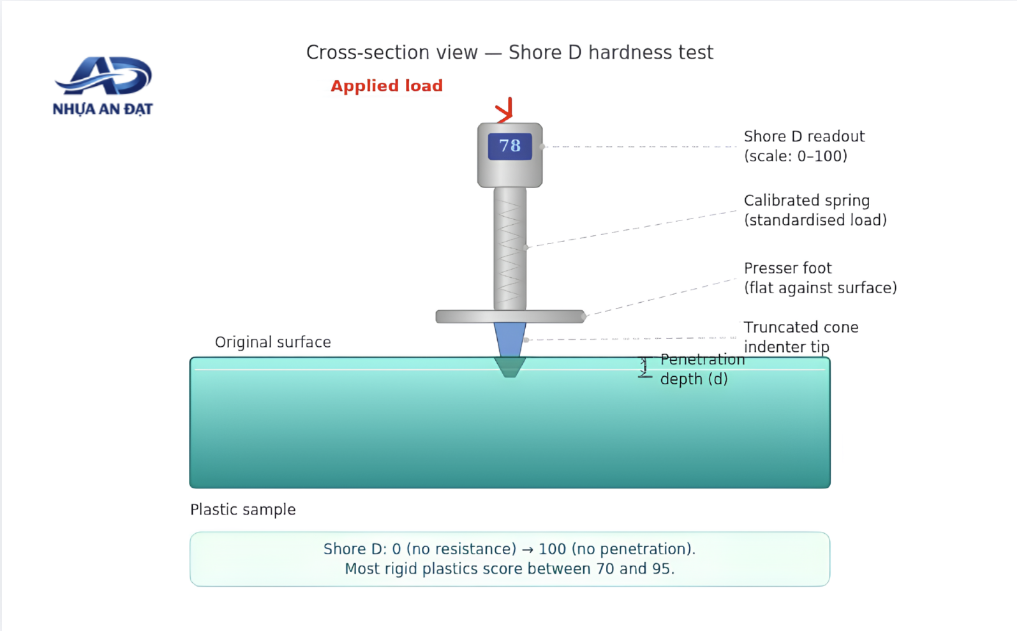

Shore D thường là chỉ tiêu được khách hàng quan tâm đầu tiên, nhưng độ cứng cao không đảm bảo tấm có impact strength tốt. Đây cũng là lý do một số tấm đạt độ cứng nhưng vẫn nứt khi khoan hoặc cắt.

Đối với hạt nhựa PVC cứng hoặc Dry Blend cho rigid sheet, AN ĐẠT ưu tiên đối chiếu bộ chỉ tiêu thành phẩm với điều kiện sản xuất thay vì chỉ dựa trên thông số của nguyên liệu.

Khi xác lập tiêu chí nghiệm thu, nên ưu tiên những thông số thực sự ảnh hưởng đến chức năng và quá trình sản xuất của tấm.

6. Các lỗi thường gặp khi công thức chưa phù hợp

Một công thức chưa cân bằng có thể biểu hiện dưới nhiều dạng khác nhau. Tuy nhiên, cùng một lỗi trên tấm cũng có thể xuất phát từ khuôn, máy hoặc điều kiện vận hành, vì vậy cần khoanh vùng nguyên nhân theo chuỗi thay vì thay công thức ngay lập tức.

• Tấm giòn hoặc dễ nứt: Cần kiểm tra filler, impact modifier, mức fusion, resin và điều kiện làm nguội. Shore D đạt không loại trừ nguy cơ phá hủy giòn.
• Bề mặt sần hoặc thiếu đồng đều: Có thể liên quan đến fusion chưa phù hợp, phân tán filler, nhiệt, lubricant hoặc trạng thái khuôn.
• Tấm đổi màu khi chạy lâu: Cần kiểm tra ổn định nhiệt, thời gian lưu, profile nhiệt và những vị trí có khả năng giữ vật liệu trong extruder hoặc die.
• Torque hoặc tải motor cao: Có thể xuất hiện khi độ nhớt hệ tăng, lubricant chưa cân bằng, filler thay đổi hoặc điều kiện fusion khác so với công thức cũ.
• Output không ổn định: Cần xem khả năng cấp liệu, bulk density của Dry Blend, screw, nhiệt và trạng thái vật liệu trong quá trình đùn.
• Tấm cong hoặc biến dạng sau khi ra khuôn: Ngoài công thức, cần kiểm tra phân bố nhiệt, tốc độ kéo, hệ calibration và quá trình làm nguội.

Với các trường hợp như tấm nứt khi cắt hoặc khoan, cụm nội dung này sẽ có một bài riêng để phân tích sâu cách phân biệt lỗi từ công thức, fusion, ứng suất dư và điều kiện gia công thứ cấp. Điểm quan trọng là không nên quy một hiện tượng cho nguyên liệu trước khi đối chiếu đầy đủ dữ liệu máy và mẫu lỗi.

7. Checklist gửi yêu cầu cho nhà sản xuất PVC Compound

Khi cần phát triển công thức mới hoặc thay thế nguyên liệu hiện tại, dữ liệu đầu vào càng rõ thì quá trình trial càng dễ tập trung đúng vấn đề. AN ĐẠT ưu tiên tiếp nhận cả mẫu vật lý và dữ liệu vận hành nếu khách hàng đang có sản phẩm chạy thực tế.

Các thông tin nên chuẩn bị gồm:

• Mẫu tấm hiện tại: Mẫu đạt và mẫu lỗi giúp đối chiếu ngoại quan, độ cứng, density và hành vi gia công.
• Độ dày tấm: Công thức cho tấm 2 mm có thể cần cửa sổ gia công khác với tấm dày hơn, vì vậy không nên bỏ qua thông tin này.
• Resin đang sử dụng: Nên cung cấp grade hoặc K-value nếu có để xác định nền công thức hiện tại.
• Tỷ lệ filler hiện tại: Đặc biệt cần thiết nếu mục tiêu là giảm chi phí nhưng vẫn phải giữ cơ tính.
• Chỉ tiêu cơ lý: Shore D, density, tensile, impact hoặc các tiêu chí nghiệm thu đang áp dụng.
• Điều kiện extrusion: Loại máy, screw, profile nhiệt, RPM, output và thông tin khuôn.
• Yêu cầu bề mặt và màu: Cần có mẫu chuẩn nếu yêu cầu màu hoặc ngoại quan có dung sai chặt.
• Công đoạn sau đùn: Cắt, khoan, CNC, uốn hoặc các bước gia công khác cần được cung cấp vì đây cũng là điều kiện làm việc của tấm.

Nếu khách hàng muốn chuyển từ nguyên liệu đang dùng sang công thức mới, AN ĐẠT có thể tiếp nhận mẫu và các thông số trên để xây dựng hướng thử nghiệm phù hợp trước khi tiến tới sản xuất ổn định.

8. Câu hỏi thường gặp về PVC Compound cho tấm PVC cứng

8.1 Shore D bao nhiêu là đủ cho rigid board?

Không có một giá trị Shore D chung cho mọi rigid board. Mức mục tiêu cần được xác định theo ứng dụng, độ dày, yêu cầu va đập và khả năng gia công thứ cấp của từng tấm.

8.2 Có thể tăng CaCO₃ để giảm giá thành không?

Có thể điều chỉnh filler để tối ưu chi phí, nhưng cần kiểm tra lại impact, fusion, density, tải máy và bề mặt. Tăng CaCO₃ quá mức có thể làm tấm giòn hoặc thay đổi khả năng gia công.

8.3 Vì sao cùng công thức nhưng tấm chạy khác trên hai máy?

Do screw, feeding, profile nhiệt, die, RPM, output và thời gian lưu có thể khác nhau. Vì vậy, cùng một công thức vẫn cần được chạy thử trên từng dây chuyền trước khi chốt điều kiện sản xuất.

8.4 TDS của PVC Compound cho rigid sheet nên có những chỉ tiêu nào?

TDS nên tập trung vào các tính chất vật liệu có giá trị cho việc kiểm soát như density, độ cứng và cơ tính phù hợp với từng mã compound. Các chỉ tiêu thành phẩm vẫn cần được xác nhận trên tấm thực tế.

9. AN ĐẠT phát triển công thức cho tấm PVC cứng như thế nào?

Trong quá trình phát triển PVC Compound cho tấm PVC cứng, AN ĐẠT bắt đầu từ mẫu tấm, yêu cầu đầu ra và điều kiện extrusion thực tế của khách hàng.

Các yếu tố như resin, K-value, filler, stabilizer, lubricant, processing aid và impact modifier được xem xét trong cùng một hệ công thức. Việc điều chỉnh một nhóm phụ gia luôn cần đối chiếu với những thay đổi về fusion, torque, bề mặt và cơ tính của tấm.

Nếu mục tiêu là tăng độ cứng, giảm chi phí hoặc cải thiện va đập, AN ĐẠT sẽ cần xác định chỉ tiêu nào phải được giữ nguyên. Ví dụ, tăng filler để tối ưu cost/kg nhưng vẫn yêu cầu tấm chịu khoan tốt sẽ tạo bài toán công thức khác với sản phẩm chỉ ưu tiên độ cứng và ngoại quan.

Bên cạnh dạng Dry Blend, AN ĐẠT cung cấp và gia công hạt nhựa PVC theo thông số kỹ thuật cho các nhóm ứng dụng PVC mềm và cứng. Hình thức nguyên liệu cần được lựa chọn phù hợp với thiết bị gia công của khách hàng.

Sau mỗi vòng trial, dữ liệu cần được đối chiếu giữa chất lượng tấm và thông số máy. Khi cả hai ổn định trong vùng mục tiêu, mã công thức mới có đủ cơ sở để chuyển sang bước kiểm soát lô sản xuất.

Khách hàng có thể gửi mẫu tấm, độ dày, resin đang dùng, tỷ lệ filler, chỉ tiêu cơ lý và thông số máy để AN ĐẠT đánh giá hướng phát triển công thức.

10. Kết luận

PVC Compound cho tấm PVC cứng cần được đánh giá như một hệ công thức tổng thể. Shore D chỉ phản ánh một phần tính chất của tấm, trong khi resin, K-value, filler, stabilizer, lubricant, impact modifier và mức fusion đều có thể ảnh hưởng trực tiếp đến khả năng gia công và cơ tính cuối cùng.

Đối với nhà máy đang tối ưu công thức, điều quan trọng là xác định rõ mục tiêu ưu tiên. Nếu tăng filler để giảm chi phí, cần theo dõi tác động lên impact và fusion. Nếu tăng độ bền va đập, cần kiểm tra lại độ cứng, bề mặt và tải máy. Nếu thay resin, hệ lubricant và processing aid cũng cần được đánh giá lại.

Với năng lực sản xuất hạt nhựa PVC và phát triển công thức theo thông số đầu ra, AN ĐẠT tiếp nhận yêu cầu dựa trên mẫu thực tế, điều kiện máy và bộ tiêu chí thành phẩm cụ thể.

Doanh nghiệp đang cần phát triển hoặc điều chỉnh nguyên liệu cho rigid sheet có thể gửi mẫu tấm, độ dày, loại resin, filler, thông số extrusion và các chỉ tiêu cần giữ để AN ĐẠT có cơ sở xây dựng phương án thử phù hợp.

Công Ty TNHH Nhựa An Đạt

• Địa chỉ: 267A Phạm Văn Cội, Tổ 6, Ấp Phú Hiệp, xã Phú Hòa Đông, TP.HCM, Việt Nam.
• Hotline/ ZALO: 0707488367
• Email: congthanh.andat@gmail.com
• Website: https://andatplastic.vn/
• Fanpage: https://www.facebook.com/share/18ZsaR5oPL/?mibextid=wwXIfr

Xem thêm

>> Sản xuất hạt nhựa PVC theo yêu cầu

>> Gia công hạt nhựa PVC theo thông số kỹ thuật

>> AN ĐẠT – Nhà sản xuất PVC Compound mềm và cứng
