[Hướng dẫn] Cách chọn băng cản nước V, O, E, KN92 đúng vị trí

Việc lựa chọn băng cản nước V, O, E, KN92 cần bắt đầu từ loại mạch, khả năng chuyển vị và cấu tạo thực tế của công trình. Nếu chỉ dựa vào chiều rộng, giá bán hoặc thói quen sử dụng, kỹ sư và bộ phận mua hàng có thể chọn sai sản phẩm dù cùng thuộc nhóm waterstop PVC. Bài viết của AN ĐẠTsẽ giúp bạn phân biệt từng loại và xác định hướng lựa chọn phù hợp trước khi đưa SOFUCO vào bản vẽ, hồ sơ vật liệu hoặc kế hoạch mua hàng.

1. Vì sao cần chọn băng cản nước theo đúng vị trí?

Mỗi vị trí tiếp giáp trong kết cấu bê tông có cơ chế làm việc khác nhau. Mạch ngừng thi công chủ yếu là điểm dừng giữa hai đợt đổ bê tông, trong khi khe co giãn và khe lún được thiết kế để tiếp nhận chuyển động tương đối giữa các khối kết cấu. Vì vậy, sản phẩm dùng tại mạch ngừng cố định không thể mặc định thay thế cho loại dùng ở khe có chuyển vị.

Việc ghi chung “băng cản nước PVC” trong bản vẽ hoặc bảng khối lượng cũng chưa đủ để bộ phận mua hàng xác định đúng vật tư. Hồ sơ cần làm rõ ít nhất vị trí sử dụng, loại khe, quy cách dự kiến và yêu cầu kỹ thuật. Đây là cơ sở để nhà sản xuất tư vấn đúng model, đồng thời giúp đội thi công hạn chế thay đổi vật tư ngay tại công trường.

Một lựa chọn phù hợp phải đồng thời đáp ứng ba yếu tố: đúng chức năng của khe, phù hợp chiều dày cấu kiện và có khả năng thi công trong điều kiện cốt thép thực tế.

2. Cách phân biệt nhanh V, O, E và KN92

Bốn nhóm sản phẩm không nên được phân biệt chỉ bằng hình dạng hoặc tên gọi. Điểm quan trọng nhất là chức năng làm việc và vị trí được bố trí trong kết cấu.

Bảng trên chỉ là hướng lựa chọn ban đầu. Khi dự án có áp lực nước lớn, cấu kiện dày, khe chuyển vị phức tạp hoặc điểm giao nhiều hướng, kỹ sư cần đối chiếu thêm bản vẽ chi tiết và tài liệu kỹ thuật của nhà sản xuất.

3. Khi nào nên chọn băng cản nước loại V?

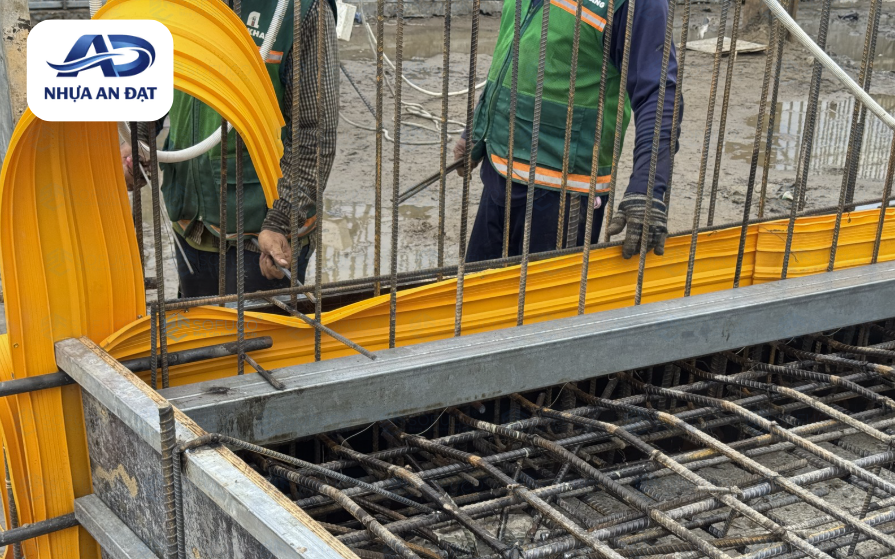

Băng cản nước PVC loại V SOFUCO được xem xét chủ yếu cho mạch ngừng thi công trong kết cấu bê tông. Những vị trí thường gặp gồm mạch tiếp giáp giữa bản đáy và tường, mạch ngừng trên tường tầng hầm, bể nước, hố thang máy hoặc các đoạn kết cấu phải chia thành nhiều đợt đổ.

3.1. Điều kiện phù hợp với Model V

Model V phù hợp khi hai bên mạch không được thiết kế để tạo ra chuyển vị lớn như khe co giãn. Sản phẩm được đặt giữa tiết diện kết cấu để hai cánh băng được bê tông bao bọc ở hai đợt đổ khác nhau. Hệ thống gân trên cánh giúp tăng chiều dài đường thấm và tạo liên kết cơ học với bê tông.

Khi chỉ định loại V, cần kiểm tra chiều rộng băng so với chiều dày cấu kiện và khoảng trống giữa các lớp thép. Nếu sản phẩm quá rộng hoặc vị trí đặt quá chật, đội thi công dễ làm băng bị gập, lệch tim hoặc khó đầm bê tông bao kín hai bên cánh.

4. Khi nào nên chọn băng cản nước loại O?

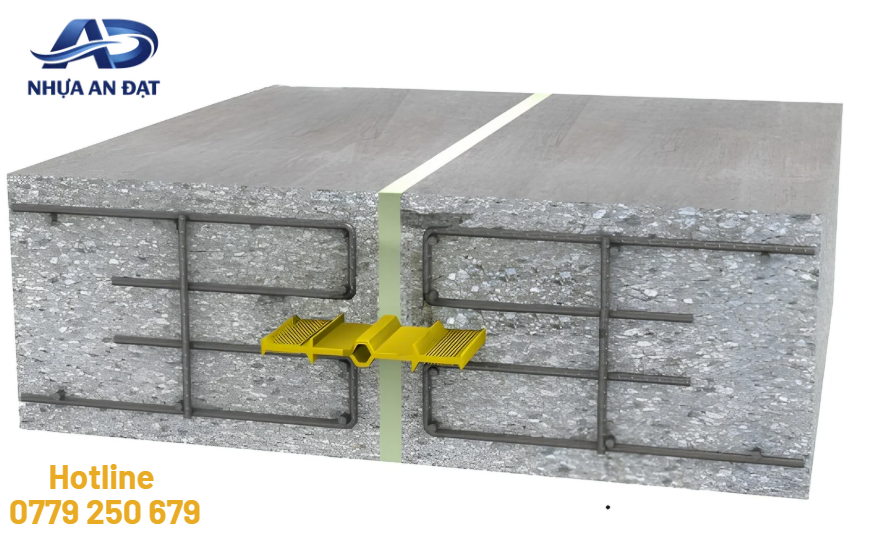

Băng cản nước PVC loại O SOFUCO được sử dụng theo hướng ưu tiên cho khe co giãn. Phần tâm của sản phẩm giúp tiết diện thích ứng tốt hơn với chuyển động tương đối giữa hai khối bê tông so với loại dành cho mạch ngừng cố định.

4.1. Trường hợp cần xem xét loại O dày

Với những vị trí có yêu cầu kỹ thuật đặc thù, kỹ sư có thể cần xem xét băng cản nước PVC loại O dày SOFUCO. Tuy nhiên, không nên lựa chọn loại O dày chỉ vì cho rằng sản phẩm dày hơn luôn chống thấm tốt hơn. Chiều dày phải phù hợp với cấu tạo khe, khả năng chuyển vị, yêu cầu hồ sơ và điều kiện thi công.

Trước khi đưa Model O hoặc O 10 mm vào thiết kế, cần xác định rõ chiều rộng khe, vật liệu chèn khe, hướng chuyển động và cách xử lý các điểm giao. Việc chỉ định thiếu những nội dung này có thể khiến bộ phận mua hàng chọn đúng tên model nhưng chưa chắc đúng quy cách cần dùng.

5. Khi nào nên chọn loại E?

Băng cản nước loại E nên được xem xét tại khe lún, khe chuyển vị hoặc những vị trí có cấu tạo được thiết kế riêng cho tiết diện này. Khác với mạch ngừng thi công thông thường, khe lún có thể xuất hiện chuyển động tương đối do sự khác biệt tải trọng, nền móng hoặc đặc điểm làm việc giữa hai khối công trình.

Kỹ sư không nên dùng loại E chỉ dựa trên tên gọi hoặc hình ảnh sản phẩm. Cần đọc mặt cắt khe, xác định hướng đặt băng và kiểm tra cách sản phẩm liên kết với hai khối bê tông. Những điểm giao giữa khe đứng và khe ngang cũng cần được thể hiện rõ vì đây là nơi mối nối thường phức tạp hơn đoạn băng thẳng.

Trong hồ sơ thiết kế, nên ghi rõ vị trí, quy cách và yêu cầu nối thay vì chỉ ghi “waterstop loại E”. Điều này giúp hạn chế việc thay thế bằng một model có hình dạng gần giống nhưng chức năng làm việc khác.

6. Khi nào nên xem xét KN92?

Băng cản nước PVC loại KN92 SOFUCO có cấu tạo khác nhóm waterstop bản rộng truyền thống và cần được dùng đúng ứng dụng. KN92 có thể phù hợp với một số vị trí mạch nối cần thuận lợi hơn trong việc quan sát, định vị và kiểm soát trong quá trình thi công.

Trước khi lựa chọn KN92, cần làm rõ:

• Vị trí đặt sản phẩm: Kiểm tra sản phẩm được bố trí ở mạch nào và hướng chịu nước ra sao.

• Khả năng cố định: Xác định phương án giữ băng ổn định trong suốt quá trình lắp thép và đổ bê tông.

• Cách xử lý mối nối: Các đoạn nối thẳng, góc hoặc giao điểm cần có giải pháp phù hợp với hình dạng sản phẩm.

• Yêu cầu trong hồ sơ: Tên model, quy cách và phạm vi sử dụng phải được ghi rõ để tránh nhầm với loại V, O hoặc E.

KN92 không nên được xem là sản phẩm thay thế chung cho mọi mạch ngừng. Việc lựa chọn vẫn phải dựa trên chi tiết thiết kế và hướng dẫn kỹ thuật tương ứng.

7. Quy trình chọn băng cản nước cho dự án

Để giảm nguy cơ chọn sai, kỹ sư và bộ phận mua hàng có thể thực hiện theo trình tự sau:

• Bước 1 – Xác định loại vị trí: Phân biệt rõ mạch ngừng, khe co giãn, khe lún hay mạch nối đặc thù.

• Bước 2 – Kiểm tra khả năng chuyển vị: Xác định hai khối bê tông cố định tương đối hay có yêu cầu co giãn, dịch chuyển.

• Bước 3 – Đối chiếu cấu kiện: Kiểm tra chiều dày bê tông, mật độ cốt thép và không gian lắp đặt.

• Bước 4 – Chọn nhóm sản phẩm: Mạch ngừng xem xét loại V; khe co giãn xem xét O hoặc O dày; khe lún xem xét E; vị trí phù hợp có thể xem xét KN92.

• Bước 5 – Chốt quy cách và hồ sơ: Làm rõ kích thước, mối nối, tài liệu kỹ thuật và phạm vi cung ứng trước khi đặt hàng.

Quy trình này giúp thống nhất giữa thiết kế, mua hàng và thi công, tránh tình trạng mỗi bộ phận hiểu một cách khác nhau về cùng một model.

8. Kết luận

Lựa chọn đúng băng cản nước V, O, E, KN92 cần dựa trên chức năng của từng vị trí, không nên chỉ dựa vào giá bán hoặc tên sản phẩm. Loại V phù hợp với mạch ngừng, loại O và O dày được xem xét cho khe co giãn, loại E dành cho khe lún hoặc chuyển vị theo thiết kế, còn KN92 cần được dùng đúng phạm vi ứng dụng.

Kỹ sư thiết kế nên ghi rõ model, quy cách và vị trí trên hồ sơ. Nhà thầu và bộ phận mua hàng cần đối chiếu lại bản vẽ trước khi đặt vật tư. AN ĐẠT hỗ trợ tư vấn lựa chọn băng cản nước SOFUCO theo vị trí, cung cấp tài liệu kỹ thuật và phối hợp kiểm tra phương án trước khi sản phẩm được đưa vào dự án.
